سنسور اکسیژن وایدبند چیست و چه تفاوتی دارد؟

سنسور اکسیژن وایدبند یکی از مهم‌ترین ابزارها در ریمپ ECU، دیتالاگ، داینو و تیونینگ حرفه‌ای موتور است. این سنسور به تیونر کمک می‌کند نسبت هوا به سوخت یا همان AFR و Lambda را با دقت بیشتری بررسی کند. بنابراین وقتی هدف، تنظیم دقیق سوخت، کنترل ناک، بررسی ایمنی موتور و رسیدن به کالیبراسیون قابل اعتماد باشد، شناخت تفاوت سنسور اکسیژن وایدبند با Narrowband اهمیت زیادی پیدا می‌کند.

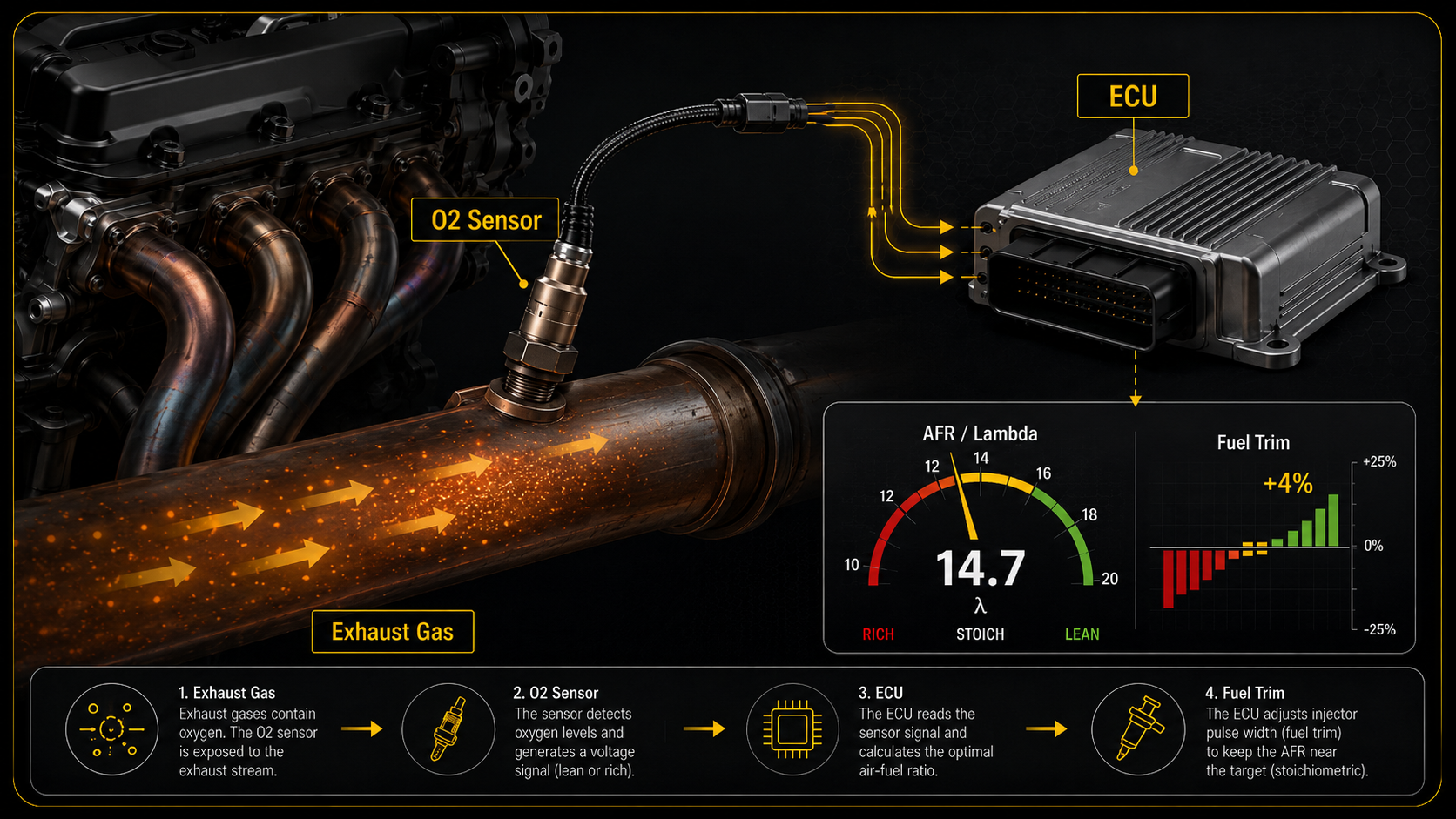

سنسور اکسیژن چه کاری انجام می‌دهد؟

سنسور اکسیژن در مسیر اگزوز نصب می‌شود و مقدار اکسیژن باقی‌مانده در گازهای خروجی را بررسی می‌کند. وقتی مخلوط هوا و سوخت داخل سیلندر می‌سوزد، بسته به مقدار سوخت، مقداری اکسیژن در گاز خروجی باقی می‌ماند. ECU با تحلیل این مقدار، متوجه می‌شود مخلوط به سمت Lean یا Rich رفته است.

اگر اکسیژن باقی‌مانده زیاد باشد، معمولاً یعنی مخلوط رقیق یا Lean است. در مقابل، اگر اکسیژن باقی‌مانده کم باشد، معمولاً یعنی مخلوط غنی یا Rich است. در نتیجه، سنسور اکسیژن یکی از منابع اصلی ECU برای اصلاح پاشش سوخت و کنترل Fuel Trim محسوب می‌شود.

با این حال، همه سنسورهای اکسیژن دقت و کاربرد یکسانی ندارند. بعضی سنسورها فقط می‌توانند اطراف حالت استوکیومتریک وضعیت مخلوط را تشخیص دهند، اما بعضی دیگر می‌توانند مقدار دقیق AFR یا Lambda را در محدوده وسیع‌تری نمایش دهند. همین تفاوت، دلیل اصلی تفاوت بین Narrowband و Wideband است.

Narrowband چیست؟

Narrowband یا سنسور اکسیژن باند باریک، یکی از رایج‌ترین سنسورهای اکسیژن در خودروهای انژکتوری است. این سنسور بیشتر برای کنترل سوخت در محدوده نزدیک به Lambda 1 طراحی شده است. در بنزین، Lambda 1 تقریباً معادل AFR 14.7:1 است که به آن حالت استوکیومتریک گفته می‌شود.

Narrowband می‌تواند به ECU نشان دهد که مخلوط نسبت به Lambda 1 کمی Rich یا کمی Lean شده است. اما مشکل اینجاست که نمی‌تواند عدد دقیق AFR را در محدوده‌های مختلف نشان دهد. بنابراین اگر موتور در بار بالا با AFR 12.5 یا 11.8 کار کند، Narrowband فقط ممکن است نشان دهد مخلوط Rich است، اما عدد دقیق را مشخص نمی‌کند.

علاوه بر این، خروجی Narrowband معمولاً غیرخطی است و بیشتر اطراف Lambda 1 حساسیت دارد. به همین دلیل، برای رانندگی عادی و کنترل Closed Loop مناسب است، اما برای ریمپ حرفه‌ای، تنظیم فول‌لود، خودروهای توربو و تیونینگ جدی ابزار کافی محسوب نمی‌شود.

سنسور اکسیژن وایدبند چیست؟

سنسور اکسیژن وایدبند یا Wideband O2 Sensor سنسوری است که می‌تواند محدوده وسیع‌تری از AFR و Lambda را با دقت بالاتر اندازه‌گیری کند. برخلاف Narrowband که بیشتر اطراف Lambda 1 کاربرد دارد، Wideband می‌تواند مقدار دقیق مخلوط را در حالت‌های Rich و Lean نمایش دهد.

برای مثال، سنسور اکسیژن وایدبند می‌تواند نشان دهد موتور در بار بالا با Lambda 0.82 یا AFR حدود 12.0 روی بنزین کار می‌کند. این اطلاعات برای تیونر بسیار مهم است، چون در ریمپ ECU فقط دانستن اینکه مخلوط Rich یا Lean است کافی نیست؛ باید بدانیم دقیقاً چقدر Rich یا Lean است.

در نتیجه، سنسور اکسیژن وایدبند در داینو، دیتالاگ، تنظیم AFR، خودروهای توربو، خودروهای تیون‌شده، ECUهای استندالون و پروژه‌های پرفورمنس نقش بسیار مهمی دارد. بدون وایدبند، تنظیم سوخت در بار بالا بیشتر شبیه حدس زدن است تا کالیبراسیون دقیق.

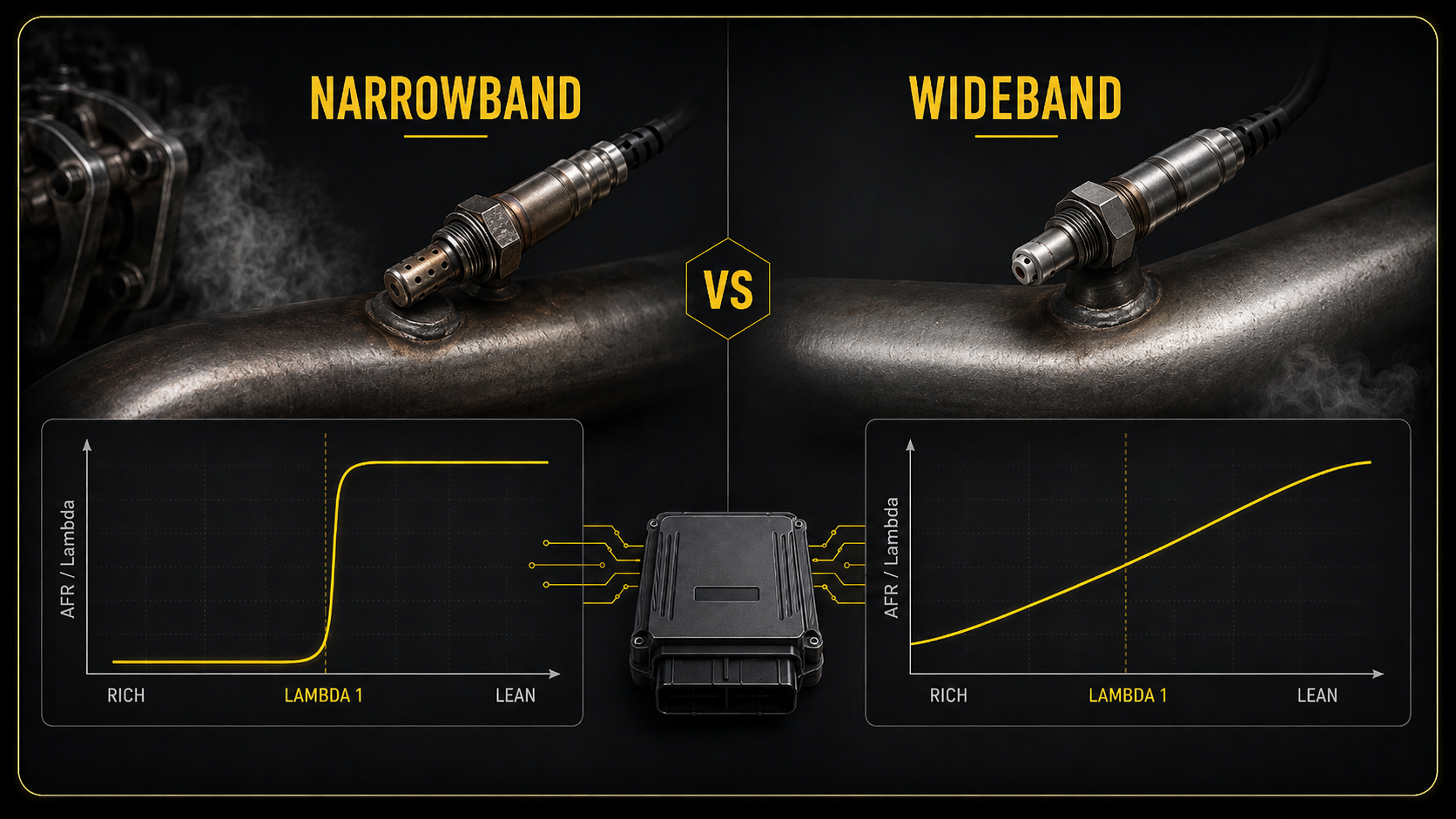

تفاوت Narrowband و Wideband

تفاوت اصلی Narrowband و Wideband در دقت و محدوده اندازه‌گیری است. Narrowband بیشتر برای کنترل سوخت اطراف حالت استوکیومتریک مناسب است. بنابراین در رانندگی آرام، کروز، دور آرام و بار کم، ECU می‌تواند از آن برای اصلاح Fuel Trim و کنترل مصرف سوخت استفاده کند.

در مقابل، سنسور اکسیژن وایدبند برای شرایطی طراحی شده که تیونر باید عدد دقیق AFR یا Lambda را ببیند. این موضوع مخصوصاً در بار بالا، شتاب‌گیری کامل، بوست بالا، تنظیم Open Loop و پروژه‌های توربو اهمیت بیشتری دارد.

به زبان ساده، Narrowband بیشتر برای کنترل روزمره سوخت توسط ECU مناسب است، اما Wideband برای تیونینگ و اندازه‌گیری دقیق لازم است. بنابراین اگر هدف فقط عملکرد فابریک خودرو باشد، Narrowband می‌تواند کافی باشد؛ اما اگر هدف ریمپ، دیتالاگ، داینو یا تیونینگ حرفه‌ای باشد، سنسور اکسیژن وایدبند ابزار اصلی تصمیم‌گیری است.

چرا Narrowband برای تیونینگ کافی نیست؟

در تیونینگ موتور، مخصوصاً در بار بالا، معمولاً هدف AFR نزدیک Lambda 1 نیست. موتور در فول‌لود اغلب به مخلوط غنی‌تر نیاز دارد تا دمای احتراق، ناک و دمای اگزوز کنترل شود. در چنین شرایطی، Narrowband نمی‌تواند مقدار دقیق مخلوط را نمایش دهد.

برای مثال، در یک موتور توربو تحت بوست، هدف ممکن است Lambda حدود 0.78 تا 0.85 باشد. Narrowband فقط می‌گوید مخلوط Rich است، اما مشخص نمی‌کند موتور دقیقاً در محدوده ایمن کار می‌کند یا بیش از حد غنی شده است. در نتیجه، تصمیم‌گیری بر اساس Narrowband می‌تواند باعث خطای کالیبراسیون شود.

علاوه بر این، اگر موتور در بار بالا Lean شود، تیونر باید سریع متوجه شود. Lean شدن در فشار بالا می‌تواند باعث افزایش دمای احتراق، ناک، بالا رفتن EGT و آسیب به پیستون، سوپاپ، توربو یا کاتالیست شود. بنابراین برای تیونینگ قابل اعتماد، سنسور اکسیژن وایدبند ضروری است.

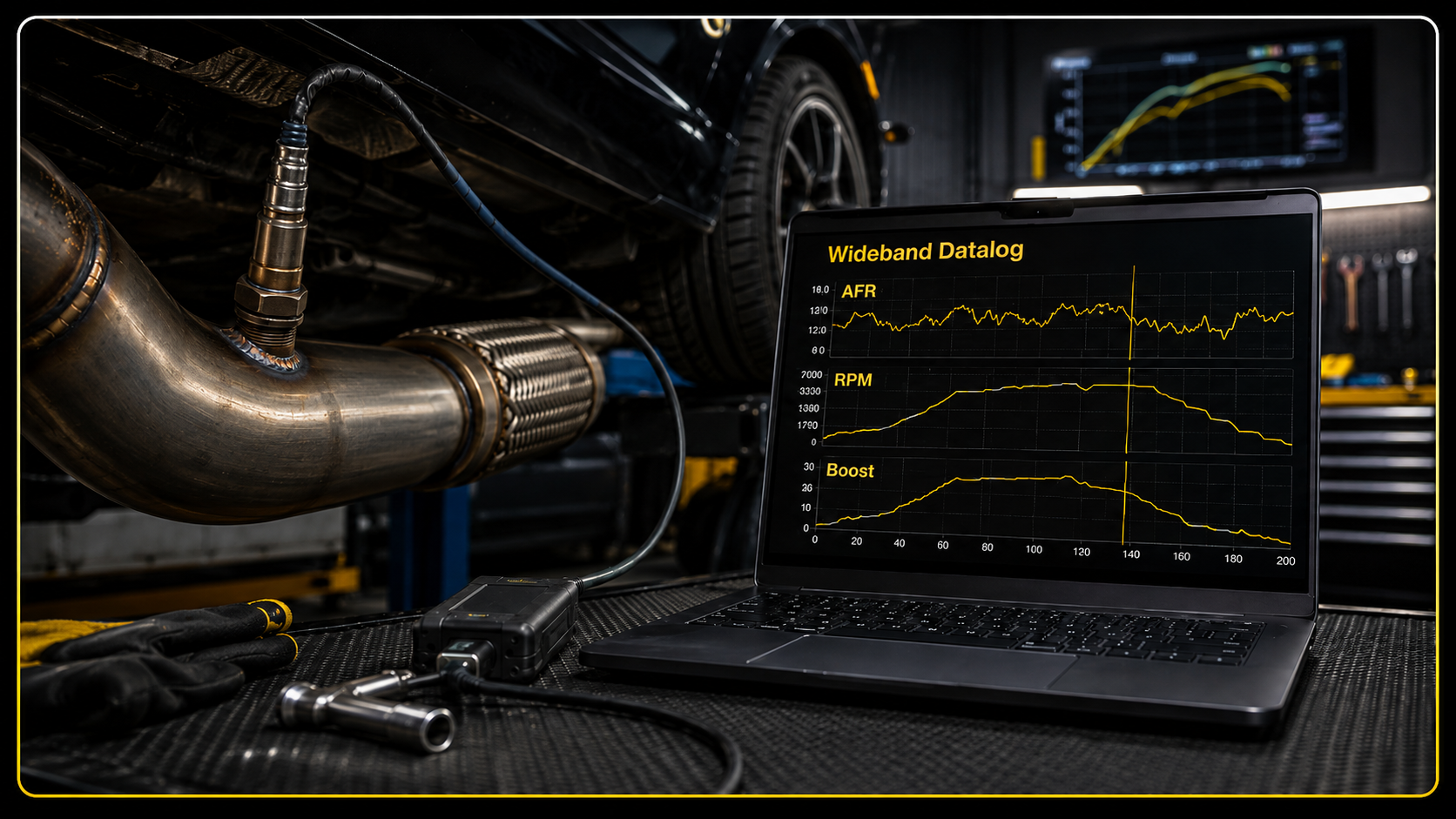

وایدبند و دیتالاگ در ریمپ ECU

یکی از مهم‌ترین کاربردهای سنسور اکسیژن وایدبند، دیتالاگ‌گیری در ریمپ ECU است. وقتی خروجی Wideband به ECU، نرم‌افزار لاگ یا سیستم دیتالاگ متصل شود، تیونر می‌تواند AFR یا Lambda را کنار پارامترهای دیگر بررسی کند.

با این حال، فقط دیدن عدد AFR کافی نیست. عدد Wideband باید همراه با دور موتور، فشار بوست، MAP، TPS، دمای هوای ورودی، دمای آب، آوانس جرقه، Knock Correction و Fuel Trimها تحلیل شود. بنابراین وایدبند یک ابزار مهم است، اما تصمیم نهایی باید بر اساس کل دیتالاگ گرفته شود.

برای مثال، اگر موتور در بار بالا Lean شود، باید بررسی شود که مشکل از جدول سوخت است یا پمپ بنزین، انژکتور، فشار سوخت، نشتی اگزوز، خطای سنسور یا Scale خروجی وایدبند. در نتیجه، سنسور اکسیژن وایدبند فقط زمانی مفید است که نصب، کالیبراسیون و تحلیل داده آن درست انجام شود.

اشتباهات رایج در استفاده از Wideband

داشتن Wideband به‌تنهایی کافی نیست. اگر سنسور در محل نامناسب نصب شود یا خروجی آن درست تنظیم نشود، عددی که نمایش می‌دهد می‌تواند تیونر را گمراه کند. بنابراین دقت نصب و تنظیم، به اندازه خود سنسور اهمیت دارد.

یکی از اشتباهات رایج، نصب سنسور در محل نامناسب اگزوز است. اگر سنسور خیلی نزدیک به خروجی اگزوز نصب شود، ممکن است هوای آزاد وارد جریان گاز شود و عدد Lean غیرواقعی نمایش داده شود. از طرفی، اگر سنسور بیش از حد نزدیک به موتور یا توربو باشد، دمای زیاد می‌تواند به آن آسیب بزند.

علاوه بر این، نشتی اگزوز قبل از سنسور، زاویه نصب اشتباه، جمع شدن رطوبت روی سنسور، تنظیم نبودن خروجی 0 تا 5 ولت، هماهنگ نبودن Scale در ECU و کنترلر، خرابی سنسور یا استفاده قبل از گرم شدن کامل می‌تواند باعث خطای اندازه‌گیری شود. در نتیجه، در کالیبراسیون حرفه‌ای، صحت داده به اندازه خود داده مهم است.

Wideband جایگزین Narrowband می‌شود؟

در بعضی خودروها، Wideband بخشی از سیستم فابریک ECU است و خود ECU از آن برای کنترل سوخت استفاده می‌کند. اما در بسیاری از خودروها، Narrowband همچنان بخشی از سیستم کنترل آلایندگی و Closed Loop است. بنابراین همیشه نمی‌توان گفت Wideband جایگزین مستقیم Narrowband می‌شود.

در پروژه‌های تیونینگ، ممکن است یک سنسور اکسیژن وایدبند جداگانه فقط برای دیتالاگ، داینو و تنظیم نصب شود، بدون اینکه سنسور فابریک خودرو حذف شود. این موضوع به نوع خودرو، نوع ECU، هدف پروژه و ساختار سیستم سوخت بستگی دارد.

از طرفی، در ECUهای استندالون معمولاً Wideband می‌تواند مستقیماً به ECU متصل شود و ECU بر اساس آن Closed Loop Fuel Control یا اصلاحات سوخت را انجام دهد. با این حال، در ECUهای فابریک باید با دقت بیشتری رفتار سیستم بررسی شود تا تداخل یا خطای نرم‌افزاری ایجاد نشود.

آیا برای هر خودرو Wideband لازم است؟

برای رانندگی روزمره با خودروی کاملاً استاندارد، معمولاً سیستم فابریک خودرو کافی است و نیازی به نصب دائمی Wideband وجود ندارد. اما برای ریمپ، داینو، دیتالاگ، نصب قطعات افترمارکت، توربو، تغییر انژکتور، تغییر پمپ بنزین، تغییر سوخت یا پروژه‌های مسابقه‌ای، سنسور اکسیژن وایدبند ابزار بسیار مهمی است.

حتی اگر Wideband به‌صورت دائمی روی خودرو نصب نشود، بهتر است در زمان ریمپ و دیتالاگ‌گیری از آن استفاده شود. چون بدون اندازه‌گیری دقیق AFR یا Lambda، نمی‌توان با اطمینان درباره وضعیت سوخت‌رسانی تصمیم گرفت.

در نهایت، هدف از استفاده از Wideband فقط دیدن یک عدد نیست. هدف این است که تیونر بتواند رفتار واقعی موتور را تحلیل کند و بین سوخت، جرقه، بوست، ناک، دما و ایمنی موتور تعادل ایجاد کند.

جمع‌بندی

Narrowband و Wideband هر دو سنسور اکسیژن هستند، اما کاربرد و دقت آن‌ها یکسان نیست. Narrowband برای کنترل سوخت اطراف Lambda 1 و رانندگی عادی مناسب است، اما برای تیونینگ و اندازه‌گیری دقیق AFR در بار بالا کافی نیست.

در مقابل، سنسور اکسیژن وایدبند ابزار ضروری برای ریمپ، دیتالاگ، داینو، خودروهای توربو و کالیبراسیون حرفه‌ای است. این سنسور می‌تواند مقدار دقیق Lambda یا AFR را در محدوده وسیع‌تری نمایش دهد و به تیونر کمک کند تصمیم‌های درست‌تری درباره سوخت، جرقه، بوست و ایمنی موتور بگیرد.

بنابراین در تیونینگ حرفه‌ای، داده دقیق اهمیت زیادی دارد. یک ریمپ خوب فقط با تغییر چند جدول ساخته نمی‌شود؛ بلکه با اندازه‌گیری درست، تحلیل دیتالاگ و شناخت محدودیت‌های واقعی موتور شکل می‌گیرد. به همین دلیل، در شینیگامی سنتر استفاده از Wideband، دیتالاگ، بررسی ناک، آوانس جرقه و شرایط موتور بخشی از نگاه فنی به کالیبراسیون است.
