فشار موثر موتور؛ IMEP، BMEP و FMEP چیست؟

فشار موثر موتور یکی از مفاهیم مهم در تحلیل عملکرد موتور، تیونینگ، داینو و کالیبراسیون حرفه‌ای است. اگر فقط به اسب‌بخار و گشتاور نگاه کنیم، می‌فهمیم موتور در خروجی چه عددی تولید کرده است؛ اما متوجه نمی‌شویم داخل سیلندر چه اتفاقی افتاده، چه مقدار از انرژی احتراق به کار مفید تبدیل شده و چه بخشی از آن در مسیر اصطکاک و تلفات داخلی از بین رفته است. بنابراین برای تحلیل دقیق‌تر موتور، باید با مفاهیمی مثل IMEP، BMEP و FMEP آشنا شویم.

فشار موثر موتور یعنی چه؟

فشار موثر موتور یا Mean Effective Pressure یک مفهوم محاسباتی است. فشار داخل سیلندر در طول یک سیکل موتور ثابت نیست و هنگام تراکم، احتراق و انبساط دائماً تغییر می‌کند. با این حال، برای تحلیل ساده‌تر، فرض می‌کنیم یک فشار ثابت و متوسط روی پیستون وارد شود که همان مقدار کار واقعی را تولید کند. این فشار فرضی همان فشار موثر موتور است.

در نتیجه، فشار موثر موتور کمک می‌کند عملکرد موتور را فقط بر اساس حجم یا تعداد سیلندرها قضاوت نکنیم. برای مثال، ممکن است دو موتور گشتاور مشابهی تولید کنند، اما موتوری که حجم کمتری دارد، فشار موثر بالاتری تولید کرده باشد. بنابراین این شاخص برای مقایسه موتورهای تنفس طبیعی، توربو، شهری، مسابقه‌ای و صنعتی بسیار کاربردی است.

علاوه بر این، فشار موثر موتور فقط یک عدد ساده نیست. این مفهوم می‌تواند نشان دهد موتور چقدر خوب احتراق انجام می‌دهد، چقدر گشتاور مفید تولید می‌کند و چه مقدار انرژی در تلفات داخلی از بین می‌رود. به همین دلیل، IMEP، BMEP و FMEP سه شاخص مهم برای تحلیل عمیق‌تر عملکرد موتور هستند.

IMEP چیست؟

IMEP مخفف Indicated Mean Effective Pressure است و به فشار موثر متوسط داخل سیلندر اشاره دارد. به زبان ساده، IMEP نشان می‌دهد احتراق داخل سیلندر چه مقدار کار تولید کرده است؛ قبل از اینکه تلفات مکانیکی موتور در نظر گرفته شود.

بنابراین IMEP بیشتر به کیفیت احتراق مربوط است. اگر سوخت، جرقه، AFR، تراکم، بوست، طراحی محفظه احتراق و زمان‌بندی احتراق مناسب باشند، کار تولیدشده داخل سیلندر بهتر خواهد بود. در نتیجه، IMEP می‌تواند شاخص خوبی برای بررسی قدرت واقعی احتراق داخل موتور باشد.

با این حال، IMEP به‌راحتی مثل گشتاور روی داینو اندازه‌گیری نمی‌شود. برای محاسبه دقیق آن معمولاً باید فشار داخل سیلندر با تجهیزات مخصوص اندازه‌گیری شود. سپس از روی نمودار فشار و حجم یا همان P-V Diagram، کار تولیدشده داخل سیلندر محاسبه می‌شود. بنابراین IMEP بیشتر در تست‌های مهندسی و توسعه موتور کاربرد دارد.

BMEP چیست؟

BMEP مخفف Brake Mean Effective Pressure است و به فشار موثر متوسط خروجی موتور مربوط می‌شود. برخلاف IMEP که قبل از تلفات داخلی بررسی می‌شود، BMEP نشان می‌دهد چه مقدار از کار تولیدشده واقعاً به خروجی میل‌لنگ رسیده است.

در نتیجه، BMEP مستقیماً با گشتاور موتور ارتباط دارد. هرچه موتور نسبت به حجم خود گشتاور بیشتری تولید کند، BMEP بالاتری خواهد داشت. به همین دلیل، BMEP یکی از بهترین شاخص‌ها برای مقایسه موتورهای مختلف است؛ چون فقط به عدد اسب‌بخار نگاه نمی‌کند و حجم موتور را هم در نظر می‌گیرد.

علاوه بر این، BMEP در تیونینگ اهمیت زیادی دارد. وقتی با ریمپ، افزایش بوست، بهبود سیستم تنفس، تغییر میل‌سوپاپ، افزایش تراکم یا تغییر سوخت، گشتاور موتور بالا می‌رود، در واقع BMEP هم افزایش پیدا می‌کند. بنابراین افزایش BMEP یعنی موتور فشار موثر بیشتری تولید کرده و قطعات داخلی هم بار بیشتری تحمل می‌کنند.

FMEP چیست؟

FMEP مخفف Friction Mean Effective Pressure است و به فشار موثر متوسط اصطکاکی اشاره دارد. این شاخص نشان می‌دهد چه مقدار از انرژی تولیدشده داخل سیلندر صرف غلبه بر تلفات داخلی موتور شده است.

این تلفات شامل اصطکاک رینگ پیستون با دیواره سیلندر، یاتاقان‌ها، میل‌سوپاپ، سیستم تایمینگ، پمپ روغن، پمپ آب، قطعات سوپاپ‌تریـن، حرکت قطعات رفت‌وبرگشتی و مقاومت‌های مکانیکی دیگر است. بنابراین اگر FMEP بالا باشد، یعنی موتور بخشی از انرژی تولیدشده را قبل از رسیدن به خروجی از دست می‌دهد.

از طرفی، FMEP معمولاً با افزایش دور موتور بیشتر می‌شود. چون سرعت حرکت قطعات بالاتر می‌رود و اصطکاک، تلفات پمپاژ و مقاومت مکانیکی افزایش پیدا می‌کند. در نتیجه، ممکن است موتور از نظر احتراق توان تولید کند، اما تلفات داخلی اجازه ندهد تمام آن انرژی به خروجی مفید تبدیل شود.

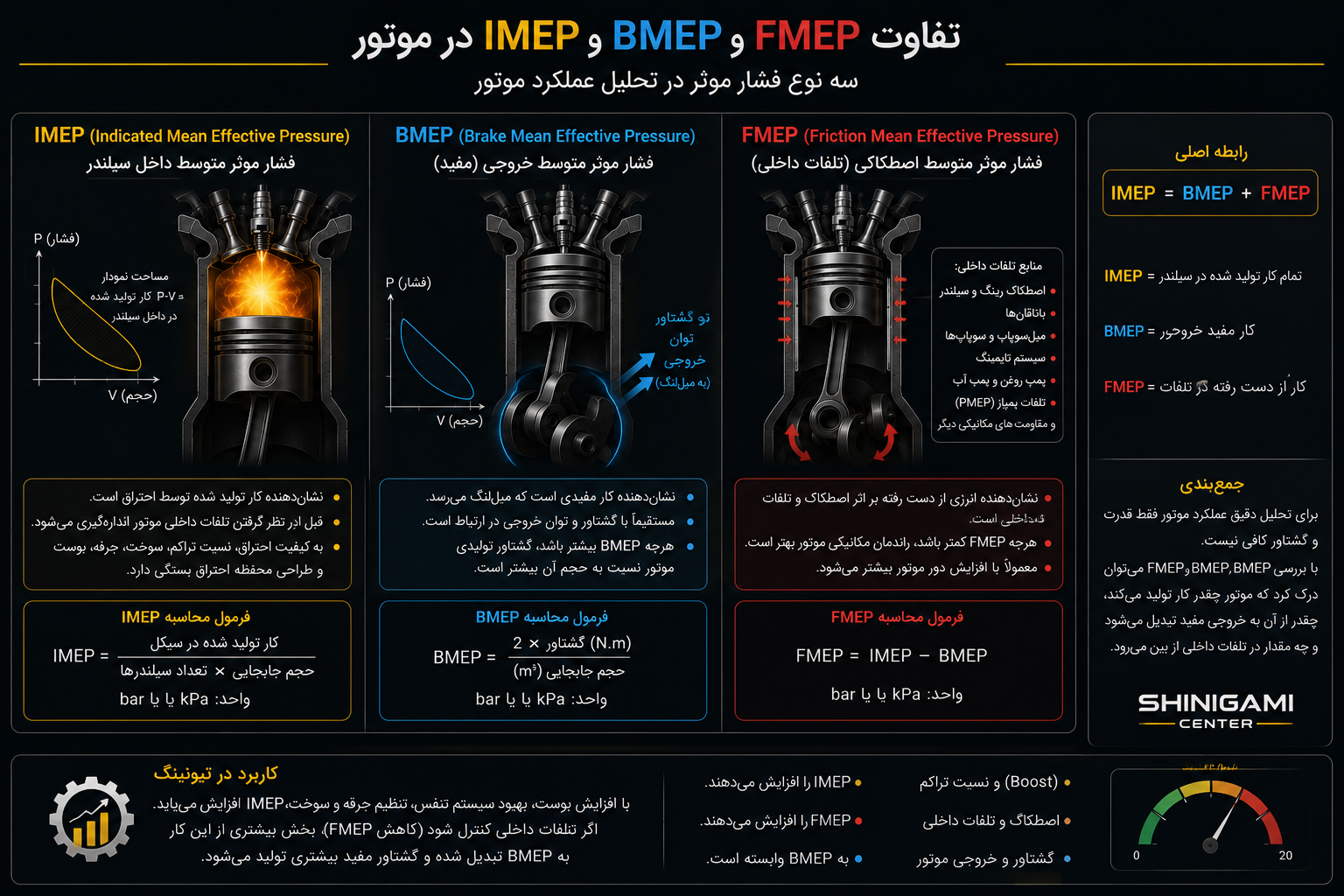

تفاوت IMEP، BMEP و FMEP

برای درک ساده‌تر، می‌توان موتور را مثل یک سیستم تولید و انتقال انرژی در نظر گرفت. IMEP نشان می‌دهد داخل سیلندر چه مقدار کار توسط احتراق تولید شده است. BMEP نشان می‌دهد چه مقدار از آن کار واقعاً به خروجی میل‌لنگ رسیده است. FMEP هم نشان می‌دهد چه مقدار از انرژی در اصطکاک و تلفات داخلی مصرف شده است.

بنابراین رابطه ساده بین این مفاهیم به این شکل است:

IMEP = BMEP + FMEP

البته در تحلیل‌های دقیق‌تر، تلفات پمپاژ یا PMEP هم جداگانه بررسی می‌شود. با این حال، برای درک کلی، این رابطه نشان می‌دهد چرا ممکن است یک موتور داخل سیلندر کار زیادی تولید کند، اما در خروجی عدد خیلی بالایی نشان ندهد. در نتیجه، فقط بالا بودن IMEP کافی نیست؛ موتور باید بتواند بخش زیادی از این کار را به BMEP تبدیل کند.

علاوه بر این، اگر اختلاف بین IMEP و BMEP زیاد باشد، یعنی بخشی از انرژی در مسیر تلفات داخلی از بین می‌رود. بنابراین کاهش FMEP می‌تواند راندمان مکانیکی موتور را بهتر کند و خروجی مفید بیشتری ایجاد کند.

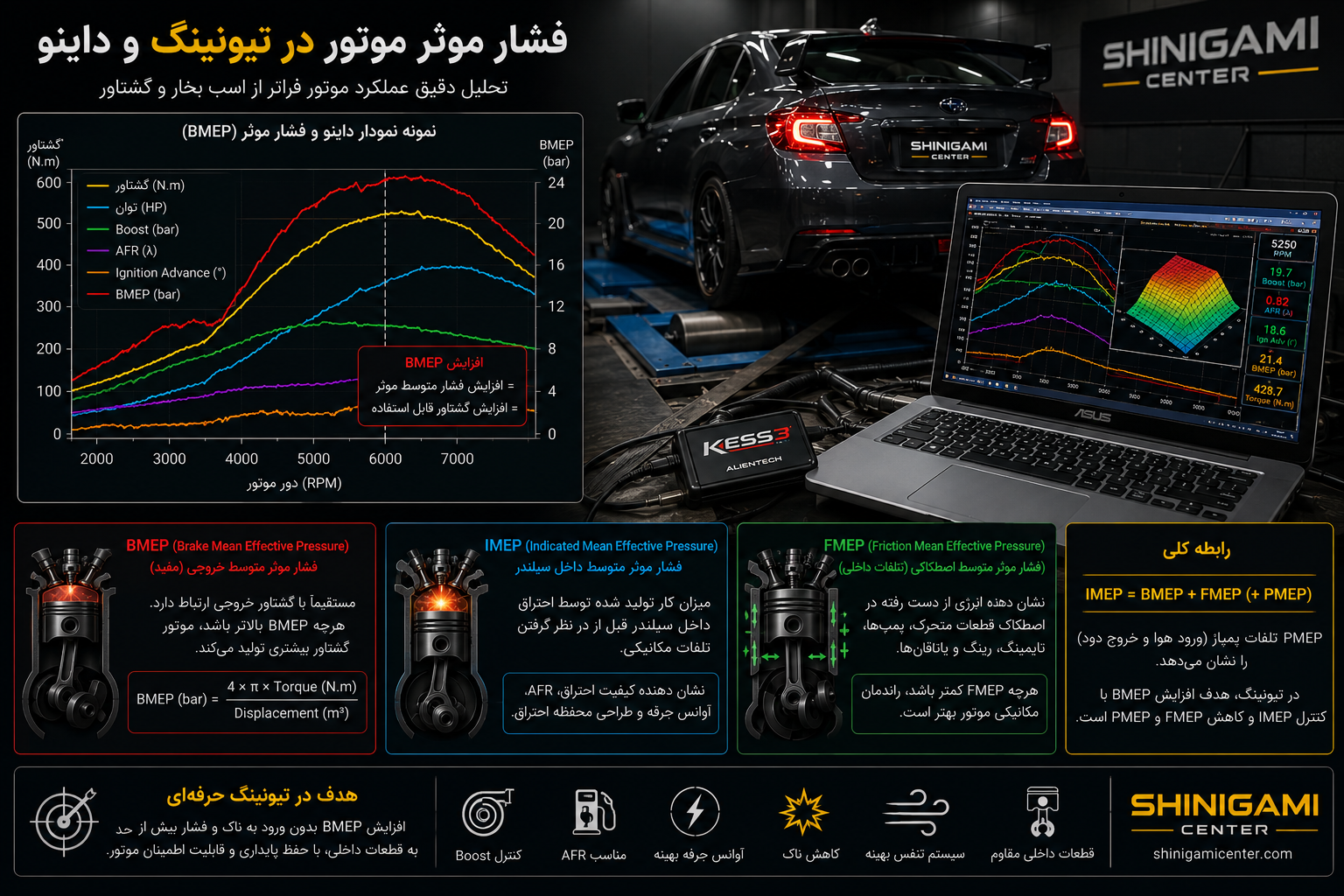

فشار موثر موتور و داینو

داینو معمولاً گشتاور و توان خروجی موتور یا چرخ را اندازه‌گیری می‌کند. از روی گشتاور و حجم موتور می‌توان BMEP را محاسبه کرد. بنابراین داینو بیشتر با خروجی نهایی موتور سروکار دارد، نه لزوماً با اتفاقی که داخل سیلندر می‌افتد.

با این حال، درک فشار موثر موتور کمک می‌کند تحلیل داینو دقیق‌تر شود. برای مثال، اگر یک موتور کوچک توربو در دور پایین گشتاور زیادی تولید کند، ممکن است BMEP بسیار بالایی داشته باشد. این موضوع یعنی فشار سیلندر و بار مکانیکی روی قطعات داخلی زیاد است، حتی اگر عدد اسب‌بخار نهایی خیلی عجیب به نظر نرسد.

در نتیجه، در ریمپ و تیونینگ حرفه‌ای، نگاه کردن به عدد داینو به‌تنهایی کافی نیست. باید بررسی شود موتور در چه دوری، با چه بوستی، با چه AFR، با چه آوانس جرقه و با چه سطحی از ناک یا Knock Correction به آن خروجی رسیده است.

فشار موثر موتور در تیونینگ و کالیبراسیون

فشار موثر موتور در تیونینگ اهمیت زیادی دارد، چون افزایش قدرت فقط به معنی بالا بردن بوست یا جلو بردن جرقه نیست. وقتی گشتاور افزایش پیدا می‌کند، BMEP هم افزایش پیدا می‌کند و در نتیجه فشار بیشتری به پیستون، شاتون، یاتاقان، سرسیلندر، واشر سرسیلندر و سیستم خنک‌کاری وارد می‌شود.

بنابراین در خودروهای توربو، آزاد کردن بیش از حد گشتاور در دور پایین می‌تواند خطرناک باشد. ممکن است خودرو حس کشش بالایی داشته باشد، اما فشار سیلندر و بار مکانیکی از محدوده ایمن قطعات عبور کند. به همین دلیل، در بعضی پروژه‌ها محدود کردن هوشمندانه گشتاور در دور پایین تصمیم حرفه‌ای‌تری از آزاد کردن کامل توان است.

علاوه بر این، IMEP به تیونر یادآوری می‌کند که کیفیت احتراق مهم است. اگر AFR نامناسب باشد، آوانس جرقه درست انتخاب نشود، کیفیت بنزین پایین باشد یا موتور وارد ناک شود، کار تولیدشده داخل سیلندر از حالت بهینه خارج می‌شود. در نتیجه، هدف کالیبراسیون فقط عددسازی نیست؛ هدف ایجاد کار موثر و قابل اعتماد داخل موتور است.

FMEP و راندمان مکانیکی

FMEP نقش مهمی در راندمان مکانیکی موتور دارد. اگر موتور اصطکاک داخلی زیادی داشته باشد، بخشی از انرژی احتراق قبل از رسیدن به میل‌لنگ مصرف می‌شود. بنابراین حتی اگر احتراق خوب باشد، خروجی نهایی می‌تواند کمتر از انتظار باشد.

کاهش FMEP می‌تواند از طریق طراحی بهتر قطعات، روغن مناسب، کنترل دمای روغن، کاهش اصطکاک رینگ‌ها، کیفیت مناسب یاتاقان‌ها، سبک‌سازی قطعات متحرک و کاهش تلفات پمپاژ انجام شود. البته این تغییرات باید اصولی باشند، چون کاهش اصطکاک نباید به قیمت کاهش دوام یا پایداری موتور تمام شود.

از طرفی، در موتورهای مسابقه‌ای، کاهش تلفات داخلی یکی از مسیرهای مهم افزایش راندمان است. هر مقدار انرژی که در اصطکاک از بین نرود، می‌تواند به خروجی مفید تبدیل شود. در نتیجه، فشار موثر موتور فقط به احتراق مربوط نیست؛ بلکه به کل طراحی و سلامت مکانیکی موتور هم ارتباط دارد.

PMEP چیست؟

در کنار IMEP، BMEP و FMEP، گاهی با مفهوم PMEP هم روبه‌رو می‌شویم. PMEP مخفف Pumping Mean Effective Pressure است و به تلفات مربوط به ورود هوا و خروج دود اشاره دارد.

برای مثال، مسیر ورودی محدود، دریچه گاز بسته، منیفولد نامناسب، اگزوز محدود یا فشار پشت اگزوز بالا می‌تواند باعث افزایش تلفات پمپاژ شود. در نتیجه، موتور بخشی از انرژی خود را صرف مکش هوا و تخلیه دود می‌کند.

در موتورهای تنفس طبیعی، طراحی سیستم مکش، هدرز و اگزوز روی PMEP اثر زیادی دارد. همچنین در موتورهای توربو، فشار پشت توربین و طراحی مسیر اگزوز می‌تواند روی تلفات پمپاژ اثرگذار باشد. بنابراین PMEP هم در تحلیل کامل راندمان موتور اهمیت دارد.

جمع‌بندی

فشار موثر موتور یکی از بهترین ابزارهای تحلیلی برای فهم عمیق‌تر عملکرد موتور است. IMEP نشان می‌دهد داخل سیلندر چه مقدار کار توسط احتراق تولید شده است. BMEP نشان می‌دهد چه مقدار کار مفید به خروجی میل‌لنگ رسیده است. FMEP هم مقدار انرژی ازدست‌رفته در اصطکاک و تلفات داخلی موتور را توضیح می‌دهد.

در نهایت، اگر فقط به اسب‌بخار نگاه کنیم، ممکن است دلیل واقعی عملکرد موتور را نفهمیم. اما با درک فشار موثر موتور می‌توانیم بهتر تحلیل کنیم که موتور از نظر احتراق، گشتاور، راندمان مکانیکی، تلفات داخلی و محدودیت قطعات در چه وضعیتی قرار دارد.

در شینیگامی سنتر، نگاه ما به تیونینگ فقط عدد نهایی داینو نیست. هدف این است که رفتار موتور با دیتالاگ، AFR، آوانس جرقه، ناک، بوست، کیفیت سوخت و محدودیت سخت‌افزار تحلیل شود تا خروجی نهایی نه‌تنها قوی‌تر، بلکه دقیق‌تر، پایدارتر و قابل اعتمادتر باشد.
