نسبت سوپاپ هوا به دود در موتور چیست؟

نسبت سوپاپ هوا به دود یکی از مفاهیم مهم در طراحی سرسیلندر، تیونینگ موتور و تحلیل تنفس موتور است. این نسبت معمولاً به رابطه بین اندازه سوپاپ ورودی و سوپاپ خروجی اشاره دارد؛ یعنی اینکه سوپاپ هوا نسبت به سوپاپ دود چقدر بزرگ‌تر انتخاب شده و این تفاوت چه اثری روی ورود هوا، تخلیه دود، راندمان حجمی، گشتاور و توان موتور دارد.

در نگاه اول، شاید تصور شود هرچه سوپاپ بزرگ‌تر باشد، موتور بهتر نفس می‌کشد و قدرت بیشتری تولید می‌کند. با این حال، در طراحی موتور موضوع به این سادگی نیست. اندازه سوپاپ هوا و دود باید با حجم موتور، قطر سیلندر، دور کاری، شکل محفظه احتراق، طراحی پورت، میل‌سوپاپ، لیفت، مدت‌زمان باز بودن سوپاپ، نسبت تراکم، نوع سوخت و حتی توربو یا تنفس طبیعی بودن موتور هماهنگ باشد.

بنابراین نسبت سوپاپ هوا به دود فقط یک عدد ساده نیست. این نسبت باید در کنار کل سیستم تنفسی موتور بررسی شود، چون انتخاب اشتباه آن می‌تواند باعث افت سرعت جریان، ضعف گشتاور در دور پایین، تنفس نامتعادل، افزایش دمای اگزوز یا کاهش راندمان کلی موتور شود.

سوپاپ هوا و سوپاپ دود چه وظیفه‌ای دارند؟

در موتور چهارزمانه، سوپاپ هوا مسیر ورود هوا یا مخلوط هوا و سوخت را به داخل سیلندر باز می‌کند. در موتورهای تزریق پورت، هوا و سوخت از مسیر ورودی وارد می‌شوند؛ اما در موتورهای تزریق مستقیم، معمولاً هوا از مسیر ورودی وارد می‌شود و سوخت مستقیماً داخل سیلندر تزریق می‌شود.

در مقابل، سوپاپ دود وظیفه خروج گازهای حاصل از احتراق را بر عهده دارد. بعد از پایان مرحله قدرت، گازهای داغ و پرفشار باید از سیلندر خارج شوند تا سیکل بعدی با شارژ تازه شروع شود. بنابراین سوپاپ هوا با پر کردن سیلندر سروکار دارد و سوپاپ دود با تخلیه سیلندر.

علاوه بر این، شرایط کاری این دو سوپاپ یکسان نیست. سوپاپ هوا معمولاً با جریان ورودی خنک‌تر در تماس است، اما سوپاپ دود با گازهای بسیار داغ خروجی کار می‌کند. در نتیجه، طراحی، جنس، دما و محدودیت‌های این دو سوپاپ با هم تفاوت دارند.

چرا سوپاپ هوا معمولاً بزرگ‌تر از سوپاپ دود است؟

در بیشتر موتورهای بنزینی، سوپاپ هوا از سوپاپ دود بزرگ‌تر است. دلیل اصلی این موضوع تفاوت فشار و شرایط جریان در مسیر ورود و خروج است. در زمان مکش، موتور باید هوا را به داخل سیلندر بکشد و اختلاف فشار بین منیفولد ورودی و داخل سیلندر همیشه خیلی زیاد نیست؛ مخصوصاً در موتورهای تنفس طبیعی.

بنابراین مسیر ورود هوا باید تا حد امکان محدودیت کمتری داشته باشد تا سیلندر بهتر پر شود. اما در زمان تخلیه، گازهای احتراق هنوز دما و فشار بالایی دارند. این فشار کمک می‌کند گازهای خروجی با انرژی بیشتری از سیلندر خارج شوند. در نتیجه، سوپاپ دود معمولاً می‌تواند کوچک‌تر از سوپاپ هوا باشد و همچنان وظیفه تخلیه را انجام دهد.

به زبان ساده، ورود هوا معمولاً به کمک بیشتری نیاز دارد؛ اما خروج دود تا حدی با فشار خود گازهای احتراق انجام می‌شود. همین موضوع باعث می‌شود نسبت سوپاپ هوا به دود در بسیاری از موتورهای بنزینی به سمت سوپاپ ورودی بزرگ‌تر طراحی شود.

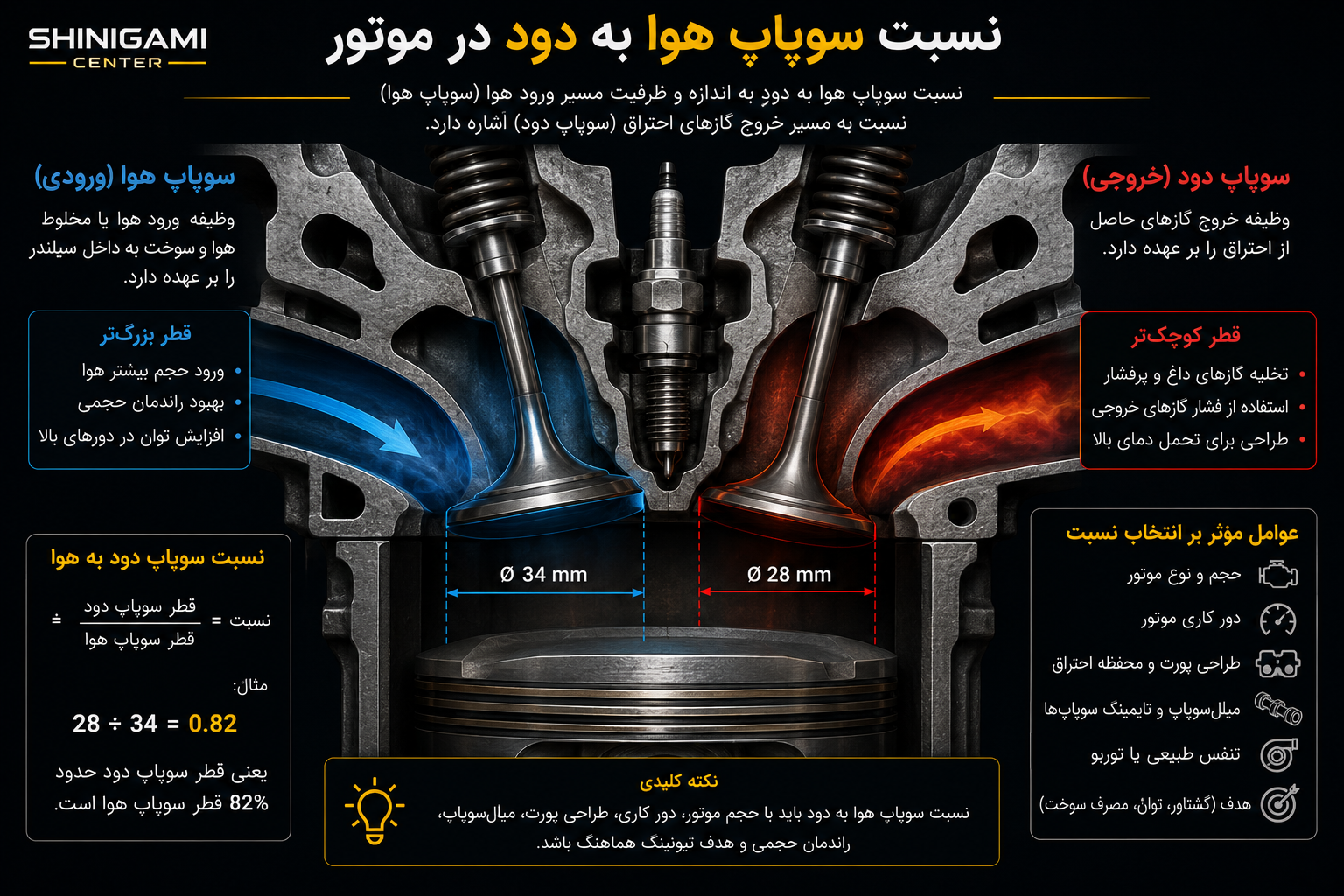

نسبت سوپاپ هوا به دود یعنی چه؟

وقتی درباره نسبت سوپاپ هوا به دود صحبت می‌کنیم، معمولاً منظور نسبت اندازه سوپاپ ورودی به سوپاپ خروجی است. در بعضی منابع، این نسبت به شکل قطر سوپاپ دود تقسیم بر قطر سوپاپ هوا بیان می‌شود. برای مثال، اگر قطر سوپاپ هوا 34 میلی‌متر و قطر سوپاپ دود 29 میلی‌متر باشد، نسبت قطر سوپاپ دود به هوا حدود 0.85 است.

این یعنی قطر سوپاپ دود حدود 85 درصد قطر سوپاپ هواست. با این حال، این عدد قانون ثابت برای همه موتورها نیست. در بسیاری از موتورهای بنزینی، نسبت قطر سوپاپ دود به هوا معمولاً در محدوده تقریبی 75 تا 85 درصد دیده می‌شود؛ اما طراحی موتور، نوع کاربری، تعداد سوپاپ‌ها، شکل پورت، توربو یا تنفس طبیعی بودن و هدف تیونینگ می‌تواند این عدد را تغییر دهد.

در نتیجه، نسبت سوپاپ هوا به دود باید به‌عنوان بخشی از طراحی کامل سرسیلندر دیده شود، نه یک عدد جدا و مستقل. ممکن است یک نسبت روی کاغذ مناسب به نظر برسد، اما به دلیل پورت ضعیف، لیفت نامناسب یا محدودیت محفظه احتراق، جریان واقعی خوبی ایجاد نکند.

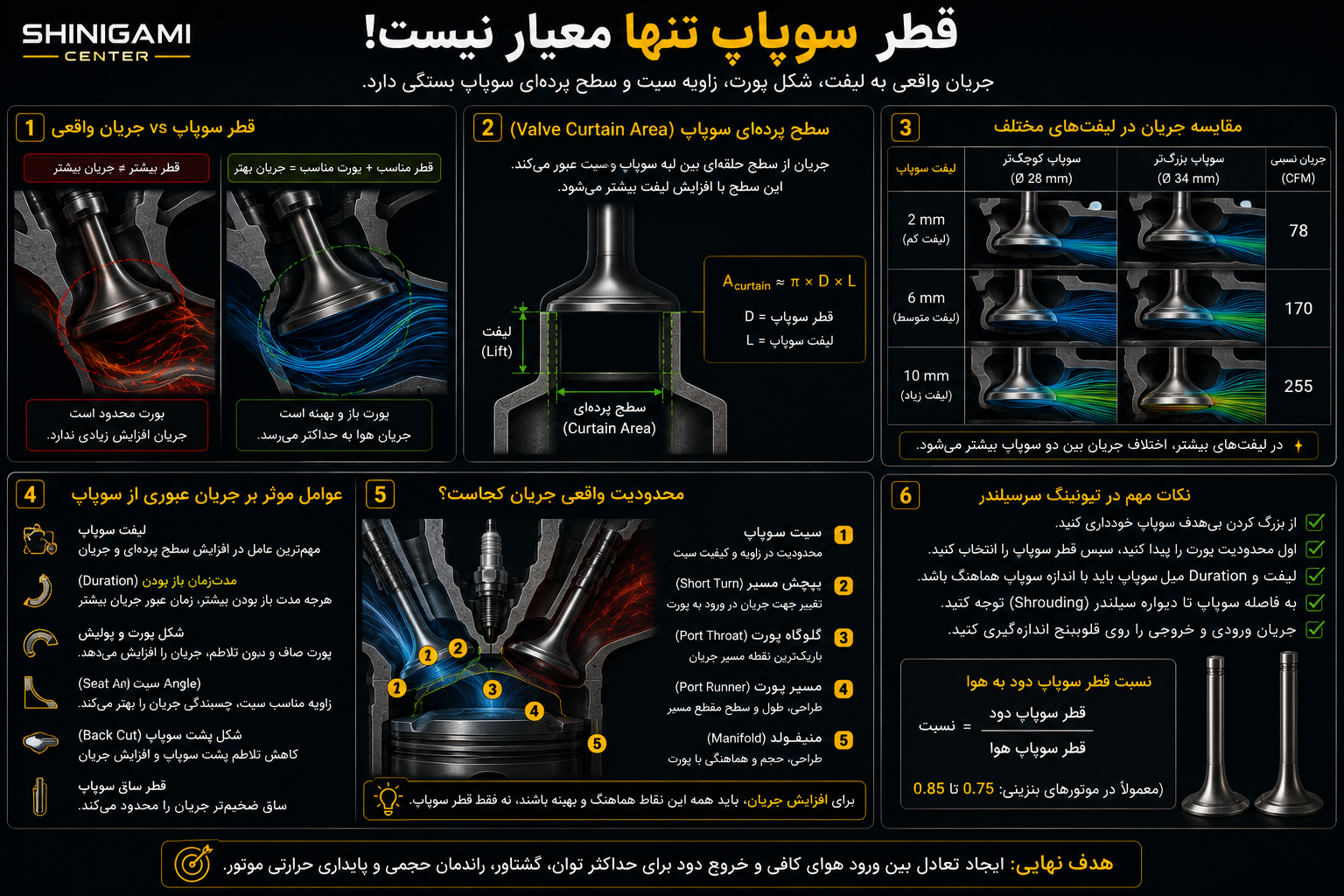

قطر سوپاپ تنها معیار نیست

یکی از اشتباهات رایج در تحلیل سوپاپ‌ها این است که فقط به قطر سوپاپ نگاه کنیم. در حالی که جریان عبوری از سوپاپ فقط به قطر آن بستگی ندارد. لیفت سوپاپ، مدت‌زمان باز بودن سوپاپ، شکل پورت، زاویه سیت، شکل پشت سوپاپ، قطر ساق سوپاپ، شکل محفظه احتراق، نزدیکی سوپاپ به دیواره سیلندر و نوع میل‌سوپاپ همگی روی جریان اثر دارند.

علاوه بر این، فشار منیفولد ورودی، فشار پشت اگزوز، کیفیت پورت و پولیش، طراحی منیفولد و سرعت جریان هوا نیز اهمیت زیادی دارند. بنابراین ممکن است دو موتور قطر سوپاپ مشابه داشته باشند، اما به دلیل تفاوت در طراحی پورت، لیفت، زاویه سیت و شکل محفظه، جریان کاملاً متفاوتی تولید کنند.

در نتیجه، نسبت سوپاپ هوا به دود باید همراه با کل مسیر ورود و خروج بررسی شود. اگر پورت محدود باشد، سوپاپ بزرگ‌تر الزاماً جریان بیشتری ایجاد نمی‌کند. از طرفی، اگر لیفت و Duration میل‌سوپاپ با سوپاپ هماهنگ نباشد، ظرفیت واقعی سوپاپ استفاده نمی‌شود.

مساحت سوپاپ و سطح پرده‌ای

وقتی قطر سوپاپ تغییر می‌کند، مساحت آن با توان دوم قطر تغییر می‌کند. یعنی افزایش کم در قطر سوپاپ می‌تواند افزایش قابل توجهی در سطح دایره‌ای ایجاد کند. با این حال، جریان واقعی هنگام باز شدن سوپاپ فقط از سطح دایره‌ای آن عبور نمی‌کند.

وقتی سوپاپ باز می‌شود، هوا یا دود از فضای حلقه‌ای بین لبه سوپاپ و سیت عبور می‌کند. به این سطح، Valve Curtain Area یا سطح پرده‌ای سوپاپ گفته می‌شود. این سطح تقریباً به قطر سوپاپ و مقدار لیفت وابسته است. بنابراین حتی اگر سوپاپ بزرگ باشد، اما لیفت کم باشد، مسیر عبور جریان محدود می‌ماند.

از طرفی، از یک نقطه به بعد، افزایش لیفت یا قطر دیگر به همان اندازه باعث افزایش جریان نمی‌شود؛ چون ممکن است محدودیت اصلی به پورت، گلوگاه، منیفولد، شکل سیت یا حتی دیواره سیلندر منتقل شود. به همین دلیل، در تیونینگ حرفه‌ای سرسیلندر فقط بزرگ کردن سوپاپ کافی نیست؛ باید دید محدودیت واقعی جریان کجاست.

نقش سوپاپ هوا در راندمان حجمی

راندمان حجمی یا Volumetric Efficiency نشان می‌دهد موتور در هر سیکل چقدر می‌تواند سیلندر را با هوا پر کند. سوپاپ هوا، پورت ورودی، منیفولد، دریچه گاز، میل‌سوپاپ و تایمینگ سوپاپ‌ها همگی روی این موضوع اثر دارند.

اگر سوپاپ هوا نسبت به نیاز موتور کوچک باشد، در دورهای بالا می‌تواند محدودیت ایجاد کند. در این حالت موتور نمی‌تواند هوای کافی دریافت کند و توان در دور بالا افت می‌کند. بنابراین در موتورهای دوربالا، طراحی سمت ورودی اهمیت زیادی دارد.

با این حال، بزرگ‌تر کردن بیش از حد سوپاپ هوا هم همیشه خوب نیست. اگر سوپاپ ورودی بیش از حد بزرگ شود، ممکن است سرعت جریان در دور پایین کاهش پیدا کند. کاهش سرعت جریان می‌تواند روی پر شدن سیلندر، اتمیزه شدن سوخت، چرخش جریان داخل سیلندر و گشتاور دور پایین اثر منفی بگذارد. در نتیجه، هدف این نیست که سوپاپ هوا تا حد ممکن بزرگ باشد؛ هدف هماهنگی اندازه سوپاپ با دور کاری و نیاز هوای موتور است.

نقش سوپاپ دود در تخلیه سیلندر

سوپاپ دود باید بتواند گازهای حاصل از احتراق را به‌خوبی از سیلندر خارج کند. اگر سوپاپ دود یا پورت دود محدود باشد، گازهای باقی‌مانده در سیلندر بیشتر می‌شوند. این موضوع می‌تواند باعث افزایش دمای محفظه احتراق، کاهش کیفیت شارژ تازه، افزایش احتمال ناک و افت توان شود.

در موتورهای تنفس طبیعی، تخلیه مناسب دود به پر شدن بهتر سیلندر در سیکل بعدی کمک می‌کند؛ مخصوصاً وقتی تایمینگ میل‌سوپاپ و اورلپ درست طراحی شده باشد. بنابراین سمت خروجی فقط برای خارج کردن دود نیست، بلکه روی کیفیت پر شدن سیلندر در سیکل بعدی هم اثر دارد.

در موتورهای توربو، موضوع حساس‌تر می‌شود. فشار پشت توربو و Back Pressure در اگزوز می‌تواند تخلیه سیلندر را سخت‌تر کند. اگر فشار پشت اگزوز زیاد باشد، سوپاپ دود، پورت دود، منیفولد اگزوز و انتخاب توربو اهمیت بیشتری پیدا می‌کنند. در نتیجه، نسبت سوپاپ هوا به دود در موتور توربو ممکن است نیاز متفاوتی نسبت به موتور تنفس طبیعی داشته باشد.

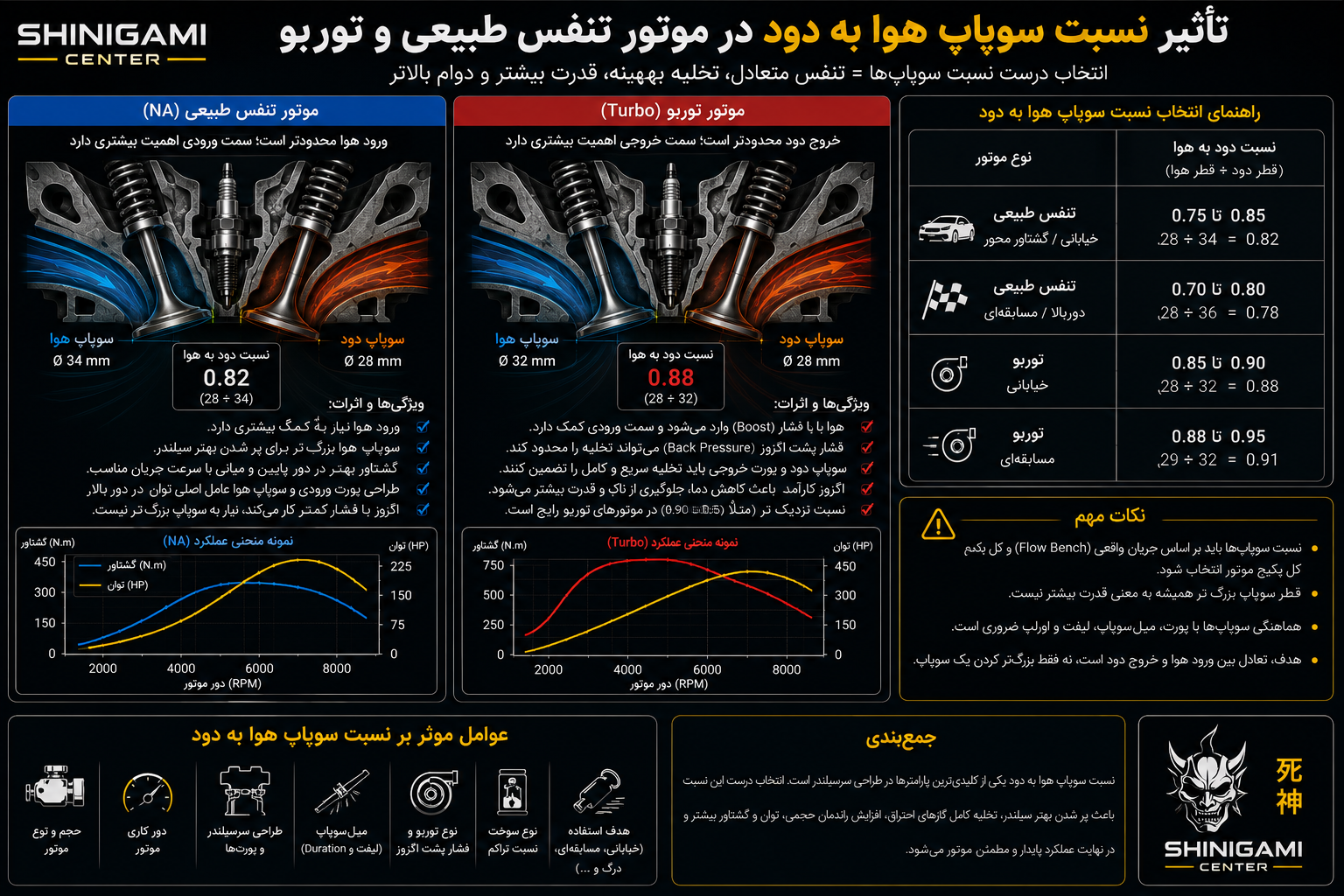

تفاوت موتور تنفس طبیعی و توربو

در موتورهای تنفس طبیعی، ورود هوا به سیلندر به اختلاف فشار طبیعی و طراحی مسیر ورودی وابسته است. بنابراین سمت ورودی اهمیت بسیار زیادی دارد و معمولاً تمرکز زیادی روی بهبود پورت هوا، سوپاپ هوا، منیفولد ورودی و راندمان حجمی می‌شود.

اما در موتورهای توربو، هوا با فشار وارد سیلندر می‌شود. این یعنی سمت ورودی تا حدی با کمک بوست پشتیبانی می‌شود. با این حال، سمت خروجی ممکن است به دلیل فشار پشت توربو با محدودیت بیشتری روبه‌رو شود. بنابراین در موتور توربو، طراحی سوپاپ دود، پورت دود، منیفولد اگزوز، ویست‌گیت و توربین اهمیت زیادی دارد.

از طرفی، این موضوع به معنی بی‌اهمیت شدن سوپاپ هوا در موتور توربو نیست. اگر سمت ورودی محدود باشد، موتور برای تولید توان به بوست بیشتری نیاز پیدا می‌کند و دمای هوا، فشار سیلندر و بار حرارتی افزایش می‌یابد. در نتیجه، بهترین طراحی زمانی ایجاد می‌شود که سمت ورود و خروج با هم هماهنگ باشند.

آیا بزرگ‌تر کردن سوپاپ دود همیشه خوب است؟

بزرگ‌تر کردن سوپاپ دود همیشه باعث افزایش قدرت نمی‌شود. اگر سوپاپ دود بیش از حد بزرگ شود، ممکن است فضای لازم برای سوپاپ هوا کمتر شود. از آنجا که در بسیاری از موتورها سمت ورودی محدودیت اصلی تولید قدرت است، بزرگ کردن بیش از حد سوپاپ دود می‌تواند به ضرر سوپاپ هوا تمام شود.

علاوه بر این، سوپاپ بزرگ‌تر وزن بیشتری دارد و می‌تواند روی کنترل سوپاپ در دور بالا اثر بگذارد. افزایش وزن سوپاپ ممکن است نیاز به فنر قوی‌تر، کنترل بهتر سوپاپ‌ترین و دقت بیشتر در طراحی میل‌سوپاپ ایجاد کند.

با این حال، اگر سمت خروجی واقعاً محدود باشد، کوچک بودن سوپاپ دود هم می‌تواند باعث افت توان، افزایش دما و تخلیه ضعیف شود. بنابراین پاسخ درست همیشه به محدودیت واقعی موتور بستگی دارد، نه فقط به بزرگ‌تر یا کوچک‌تر کردن یک قطعه.

آیا بزرگ‌تر کردن سوپاپ هوا همیشه خوب است؟

بزرگ‌تر کردن سوپاپ هوا هم همیشه بهترین راه نیست. اگر سوپاپ هوا بیش از حد بزرگ شود، ممکن است سرعت جریان در دور پایین افت کند. این موضوع می‌تواند باعث کاهش گشتاور پایین، پاسخ ضعیف‌تر و کیفیت احتراق ضعیف‌تر در بعضی شرایط شود.

همچنین در بعضی موتورها، سوپاپ بزرگ‌تر ممکن است به دیواره سیلندر نزدیک شود و پدیده Shrouding ایجاد کند. Shrouding یعنی بخشی از مسیر جریان اطراف سوپاپ توسط دیواره سیلندر یا شکل محفظه احتراق محدود شود. در این حالت، حتی با بزرگ‌تر شدن سوپاپ، جریان واقعی به اندازه مورد انتظار افزایش پیدا نمی‌کند.

بنابراین طراحی سوپاپ باید با قطر سیلندر، شکل محفظه، زاویه سوپاپ‌ها، لیفت میل‌سوپاپ و مسیر جریان هماهنگ باشد. به همین دلیل، نسبت سوپاپ هوا به دود در یک موتور کوچک خیابانی با یک موتور دوربالا یا توربو یکسان نیست.

نسبت جریان مهم‌تر از نسبت قطر است

در تیونینگ سرسیلندر، بسیاری از متخصصان به جای فقط مقایسه قطر سوپاپ، نسبت جریان ورودی به خروجی را بررسی می‌کنند. این نسبت معمولاً روی فلوبنچ اندازه‌گیری می‌شود و نشان می‌دهد سرسیلندر در لیفت‌های مختلف چه مقدار هوا از سمت ورودی و چه مقدار جریان از سمت خروجی عبور می‌دهد.

ممکن است سوپاپ دود نسبت به سوپاپ هوا کوچک‌تر باشد، اما پورت دود به دلیل طراحی خوب، جریان کافی داشته باشد. همچنین ممکن است سوپاپ‌ها از نظر قطر مناسب به نظر برسند، اما پورت خروجی یا ورودی محدودیت ایجاد کند. در نتیجه، نسبت Flow مهم‌تر از نسبت Diameter است.

علاوه بر این، فلوبنچ می‌تواند نشان دهد محدودیت اصلی در سوپاپ است، در پورت است، در سیت است یا در منیفولد. بنابراین در پروژه‌های جدی، انتخاب نسبت سوپاپ هوا به دود باید با تحلیل جریان واقعی همراه باشد.

تأثیر میل‌سوپاپ و اورلپ

میل‌سوپاپ نقش بسیار مهمی در استفاده از ظرفیت سوپاپ‌ها دارد. حتی اگر قطر سوپاپ‌ها مناسب باشد، اگر لیفت و Duration درست انتخاب نشود، موتور نمی‌تواند از ظرفیت جریان استفاده کند. برای مثال، اگر سوپاپ هوا بزرگ باشد اما لیفت کم باشد، سطح پرده‌ای کافی ایجاد نمی‌شود.

اورلپ نیز اهمیت زیادی دارد. اورلپ زمانی است که سوپاپ هوا و دود هم‌زمان تا حدی باز هستند. این اتفاق در اطراف نقطه مرگ بالا بین کورس تخلیه و مکش رخ می‌دهد. در موتورهای تنفس طبیعی دوربالا، اورلپ بیشتر می‌تواند به تخلیه بهتر و پر شدن بهتر سیلندر کمک کند.

اما در موتورهای توربو، اورلپ زیاد همیشه مناسب نیست. چون اختلاف فشار بین منیفولد ورودی و اگزوز می‌تواند باعث برگشت گاز یا هدر رفتن شارژ تازه شود. بنابراین اندازه سوپاپ هوا و دود، تایمینگ میل‌سوپاپ و اورلپ باید به‌صورت یک سیستم واحد دیده شوند.

نسبت مناسب برای تیونینگ چیست؟

هیچ نسبت جادویی و ثابتی برای همه موتورها وجود ندارد. نسبت مناسب سوپاپ هوا به دود به هدف پروژه بستگی دارد. برای موتور تنفس طبیعی خیابانی، حفظ سرعت جریان و گشتاور پایین و میانی اهمیت زیادی دارد. برای موتور تنفس طبیعی دوربالا، جریان بیشتر در دور بالا مهم‌تر می‌شود.

در موتور توربو، تخلیه مناسب دود و کنترل فشار پشت اگزوز اهمیت بیشتری پیدا می‌کند. در موتور مسابقه‌ای، انتخاب نسبت باید بر اساس فلوبنچ، دور کاری، میل‌سوپاپ، بوست، سوخت، نسبت تراکم و هدف توان انجام شود.

بنابراین بهترین نسبت، عددی نیست که روی کاغذ زیبا به نظر برسد؛ بهترین نسبت آن است که با کل پکیج موتور هماهنگ باشد. در نتیجه، انتخاب سوپاپ باید همراه با تحلیل پورت، میل‌سوپاپ، جریان، دور کاری و هدف استفاده انجام شود.

اشتباهات رایج در انتخاب سوپاپ

یکی از اشتباهات رایج، بزرگ کردن سوپاپ بدون بررسی پورت و سیت است. اگر پورت محدود باشد، سوپاپ بزرگ‌تر الزاماً جریان بیشتری ایجاد نمی‌کند. اشتباه دوم، تمرکز بیش از حد روی قطر سوپاپ و نادیده گرفتن لیفت و میل‌سوپاپ است. سوپاپ بزرگ بدون لیفت و Duration مناسب نمی‌تواند ظرفیت خود را نشان دهد.

اشتباه سوم، نادیده گرفتن Shrouding است. در بعضی موتورها، بزرگ‌تر کردن سوپاپ باعث نزدیک شدن بیش از حد آن به دیواره سیلندر می‌شود و جریان را محدود می‌کند. اشتباه چهارم، استفاده از یک نسبت ثابت برای همه پروژه‌هاست. موتور تنفس طبیعی، توربو، خیابانی، مسابقه‌ای، دوربالا و گشتاورمحور نیازهای متفاوتی دارند.

به همین دلیل، در تیونینگ حرفه‌ای، انتخاب سوپاپ فقط با نگاه کردن به عدد قطر انجام نمی‌شود. باید بررسی شود موتور در چه دوری کار می‌کند، چه مقدار هوا نیاز دارد، خروج دود چقدر محدود است، میل‌سوپاپ چه پروفایلی دارد و هدف نهایی پروژه چیست.

جمع‌بندی

نسبت سوپاپ هوا به دود یکی از مفاهیم مهم در طراحی و تیونینگ سرسیلندر است. در بیشتر موتورهای بنزینی، سوپاپ هوا بزرگ‌تر از سوپاپ دود انتخاب می‌شود، چون ورود هوا معمولاً محدودتر از خروج گازهای پرفشار احتراق است. با این حال، نسبت ایده‌آل برای همه موتورها ثابت نیست.

قطر سوپاپ فقط یکی از بخش‌های ماجراست. جریان واقعی به لیفت، میل‌سوپاپ، پورت، سیت، شکل محفظه احتراق، سرعت جریان، فشار منیفولد، فشار پشت اگزوز و هدف موتور بستگی دارد. بنابراین نسبت سوپاپ هوا به دود باید همراه با کل سیستم تنفسی موتور بررسی شود.

در نهایت، بهترین طراحی سرسیلندر زمانی به دست می‌آید که ورود هوا، خروج دود، سرعت جریان، لیفت، اورلپ و هدف موتور با هم هماهنگ باشند. در شینیگامی سنتر، نگاه به تیونینگ فقط بزرگ‌تر کردن قطعه نیست؛ هدف این است که مسیر جریان، محدودیت واقعی موتور و نتیجه نهایی روی عملکرد، گشتاور و پایداری موتور به‌صورت فنی بررسی شود.
