راندمان حجمی موتور چیست و چرا مهم است؟

راندمان حجمی یکی از مهم‌ترین مفاهیم در مهندسی موتور، تیونینگ، ریمپ ECU و تحلیل عملکرد خودرو است. این مفهوم نشان می‌دهد موتور در هر سیکل کاری، چقدر توانسته سیلندرهای خود را با هوای تازه پر کند. بنابراین وقتی درباره قدرت، گشتاور، تنفس موتور، میل‌سوپاپ، منیفولد ورودی، پورت سرسیلندر یا بوست صحبت می‌کنیم، در واقع بخش مهمی از بحث به راندمان حجمی مربوط می‌شود.

در نگاه ساده، موتور برای تولید قدرت به هوا، سوخت و جرقه نیاز دارد. با این حال، پایه اصلی تولید توان، مقدار هوایی است که وارد سیلندر می‌شود. هرچه موتور بتواند هوای بیشتری وارد سیلندر کند، امکان تزریق سوخت بیشتر و تولید انرژی بیشتر فراهم می‌شود. در نتیجه، راندمان حجمی مستقیماً روی گشتاور، توان، پاسخ موتور و قابلیت تیونینگ اثر می‌گذارد.

علاوه بر این، افزایش توان موتور همیشه فقط با بزرگ‌تر کردن قطعه یا افزایش بوست اتفاق نمی‌افتد. گاهی با بهبود مسیر ورود هوا، طراحی بهتر سرسیلندر، انتخاب میل‌سوپاپ مناسب، کاهش محدودیت اگزوز یا اصلاح کالیبراسیون ECU می‌توان کاری کرد که موتور در همان حجم، بهتر نفس بکشد و عملکرد بهتری داشته باشد.

راندمان حجمی یعنی چه؟

راندمان حجمی یا Volumetric Efficiency که به‌اختصار VE هم گفته می‌شود، نشان می‌دهد موتور نسبت به حجم تئوری خود، واقعاً چه مقدار هوا وارد سیلندر کرده است. برای مثال، اگر یک سیلندر از نظر حجم هندسی ظرفیت مشخصی برای هوا داشته باشد، اما در عمل کمتر از آن مقدار هوا وارد شود، راندمان حجمی کمتر از 100 درصد خواهد بود.

به زبان ساده، اگر موتور بتواند سیلندر را دقیقاً به اندازه حجم خود با هوای تازه پر کند، راندمان حجمی حدود 100 درصد است. اگر کمتر پر شود، VE کمتر از 100 درصد است. اما اگر به کمک طراحی خوب مسیر هوا، موج‌های فشاری، فشار بوست یا شرایط خاص، جرم هوای بیشتری وارد سیلندر شود، راندمان حجمی می‌تواند از 100 درصد هم بالاتر برود.

با این حال، راندمان حجمی فقط یک عدد تئوری نیست. این شاخص نشان می‌دهد موتور چقدر خوب نفس می‌کشد و تا چه حد می‌تواند از حجم واقعی خود برای تولید گشتاور و توان استفاده کند. به همین دلیل، دو موتور با حجم یکسان می‌توانند فقط به دلیل تفاوت در VE، رفتار کاملاً متفاوتی داشته باشند.

چرا موتور همیشه کامل پر نمی‌شود؟

در دنیای واقعی، پر شدن سیلندر به‌صورت کامل و ایده‌آل اتفاق نمی‌افتد. هوا برای ورود به سیلندر باید از فیلتر هوا، دریچه گاز، منیفولد ورودی، رانرها، پورت سرسیلندر و سوپاپ هوا عبور کند. بنابراین هر محدودیتی در این مسیر می‌تواند مقدار هوای ورودی را کاهش دهد.

علاوه بر این، زمان ورود هوا محدود است. در دورهای بالا، سوپاپ هوا فقط برای مدت کوتاهی باز می‌ماند. در نتیجه، اگر مسیر ورودی نتواند در این زمان کوتاه مقدار کافی هوا وارد کند، سیلندر کامل پر نمی‌شود و راندمان حجمی افت می‌کند.

از طرفی، عواملی مثل دمای هوای ورودی، فشار منیفولد، تایمینگ میل‌سوپاپ، اورلپ، شکل محفظه احتراق، فشار پشت اگزوز و سرعت جریان هوا هم روی مقدار هوای واردشده اثر دارند. بنابراین حجم موتور به‌تنهایی تعیین‌کننده قدرت نیست؛ بلکه کیفیت پر شدن سیلندر اهمیت بسیار زیادی دارد.

رابطه راندمان حجمی با قدرت و گشتاور

قدرت موتور به مقدار هوای واردشده به سیلندر وابسته است. هرچه هوای بیشتری وارد شود، ECU یا سیستم سوخت‌رسانی می‌تواند سوخت بیشتری تزریق کند و انرژی بیشتری از احتراق به دست بیاید. در نتیجه، افزایش راندمان حجمی معمولاً باعث افزایش گشتاور می‌شود.

گشتاور هم پایه تولید توان است. توان موتور از حاصل‌ضرب گشتاور و دور موتور به دست می‌آید. بنابراین اگر موتور در یک محدوده دور مشخص بتواند سیلندر را بهتر پر کند، معمولاً در همان محدوده گشتاور بیشتری تولید می‌کند و توان هم افزایش پیدا می‌کند.

با این حال، افزایش هوا به‌تنهایی کافی نیست. سوخت، AFR، آوانس جرقه، کیفیت بنزین، ناک، دمای هوای ورودی و محدودیت قطعات باید هم‌زمان بررسی شوند. اگر موتور هوای بیشتری بگیرد اما کالیبراسیون سوخت و جرقه اصلاح نشود، نتیجه می‌تواند ناپایدار یا حتی خطرناک باشد.

راندمان حجمی در موتور تنفس طبیعی

در موتورهای تنفس طبیعی، ورود هوا به سیلندر فقط با اختلاف فشار طبیعی بین اتمسفر و داخل سیلندر انجام می‌شود. بنابراین این موتورها برای پر شدن سیلندر به طراحی مسیر ورودی، پورت، سوپاپ، میل‌سوپاپ، منیفولد و موج‌های فشاری وابسته هستند.

در این نوع موتورها، رسیدن به VE بالا ساده نیست. برای افزایش راندمان حجمی باید مسیر ورود هوا، طراحی سرسیلندر، لیفت و Duration میل‌سوپاپ، شکل منیفولد ورودی و سیستم اگزوز با هم هماهنگ باشند. در نتیجه، تیونینگ یک موتور تنفس طبیعی معمولاً بیشتر به بهبود تنفس و کاهش محدودیت‌ها وابسته است.

علاوه بر این، تغییرات تنفسی همیشه باید با هدف کاربری موتور هماهنگ شود. برای مثال، میل‌سوپاپ دوربالا ممکن است راندمان حجمی را در دورهای بالا بهتر کند، اما از طرفی می‌تواند گشتاور دور پایین را کاهش دهد. بنابراین در موتور تنفس طبیعی، افزایش VE باید متناسب با محدوده دور هدف انجام شود.

راندمان حجمی در موتور توربو

در موتورهای توربو، هوا با فشار وارد سیلندر می‌شود. به همین دلیل، از نگاه جرم هوای ورودی، راندمان حجمی می‌تواند بسیار بالاتر از 100 درصد باشد. چون توربو کمک می‌کند در همان حجم سیلندر، هوای بیشتری فشرده و وارد موتور شود.

با این حال، توربو فقط فشار هوا را بالا نمی‌برد. افزایش بوست معمولاً باعث افزایش دمای هوای ورودی، فشار سیلندر، فشار پشت اگزوز و حساسیت بیشتر به ناک می‌شود. بنابراین در موتور توربو، بالا رفتن راندمان حجمی باید همراه با کنترل دقیق دما، AFR، جرقه، بوست و کیفیت سوخت انجام شود.

از طرفی، اگر اینترکولر ضعیف باشد، فشار پشت توربو بالا باشد، بنزین کیفیت کافی نداشته باشد یا سیستم سوخت‌رسانی محدود باشد، افزایش بوست الزاماً به معنی افزایش سالم و پایدار توان نیست. در نتیجه، در ریمپ موتورهای توربو، VE باید همراه با کل رفتار موتور تحلیل شود.

آیا راندمان حجمی می‌تواند بیشتر از 100 درصد باشد؟

بله، راندمان حجمی می‌تواند بیشتر از 100 درصد باشد. این موضوع در موتورهای توربو واضح‌تر است، چون هوا با فشار وارد سیلندر می‌شود. اما حتی در موتورهای تنفس طبیعی هم در شرایط خاص، VE می‌تواند به محدوده نزدیک به 100 درصد یا حتی بالاتر برسد.

دلیل این اتفاق، استفاده از دینامیک جریان هوا و موج‌های فشاری در سیستم ورودی و خروجی است. وقتی طول رانرهای منیفولد، تایمینگ سوپاپ‌ها، اورلپ و طراحی اگزوز درست انتخاب شده باشند، موج‌های فشار می‌توانند در زمان مناسب به پر شدن بهتر سیلندر کمک کنند.

به همین دلیل، بعضی موتورهای تنفس طبیعی پرفورمنس در یک محدوده دور خاص راندمان حجمی بسیار بالایی دارند. معمولاً این همان محدوده‌ای است که موتور بهترین گشتاور خود را تولید می‌کند. بنابراین VE فقط به فشار بوست مربوط نیست؛ بلکه به طراحی هوشمندانه کل سیستم تنفسی هم ارتباط دارد.

چه عواملی روی راندمان حجمی اثر دارند؟

راندمان حجمی تحت تأثیر مجموعه‌ای از عوامل مکانیکی، حرارتی و کالیبراسیونی قرار دارد. طراحی منیفولد ورودی، طول و قطر رانرها، دریچه گاز، فیلتر هوا، پورت سرسیلندر، اندازه و شکل سوپاپ‌ها، لیفت و Duration میل‌سوپاپ، تایمینگ سوپاپ‌ها، سیستم VVT، هدرز، اگزوز، دمای هوای ورودی، فشار پشت اگزوز، نسبت تراکم، بوست و کالیبراسیون ECU همگی می‌توانند روی VE اثر بگذارند.

با این حال، هیچ‌کدام از این عوامل به‌تنهایی تعیین‌کننده نیستند. برای مثال، یک دریچه گاز بزرگ‌تر اگر با منیفولد، پورت و میل‌سوپاپ هماهنگ نباشد، الزاماً راندمان حجمی را بهتر نمی‌کند. همچنین یک میل‌سوپاپ تهاجمی اگر با دور کاری موتور و نسبت تراکم هماهنگ نباشد، ممکن است رفتار موتور را بدتر کند.

در نتیجه، افزایش VE باید به شکل یک سیستم کامل دیده شود. هدف این نیست که هر قطعه تا حد ممکن بزرگ شود؛ هدف این است که مسیر ورود هوا، خروج دود، سرعت جریان، تایمینگ سوپاپ‌ها و کالیبراسیون ECU با هم هماهنگ شوند.

نقش منیفولد ورودی در VE

منیفولد ورودی فقط یک مسیر ساده برای عبور هوا نیست. طول، قطر، حجم و شکل رانرها می‌توانند روی سرعت جریان هوا و موج‌های فشاری اثر بگذارند. بنابراین طراحی منیفولد می‌تواند تعیین کند موتور در چه محدوده دوری بهترین راندمان حجمی را داشته باشد.

رانرهای بلندتر معمولاً به گشتاور بهتر در دورهای پایین و میانی کمک می‌کنند، چون سرعت جریان و اثر موج‌های فشاری را در این محدوده تقویت می‌کنند. در مقابل، رانرهای کوتاه‌تر معمولاً برای دورهای بالاتر مناسب‌تر هستند، چون محدودیت کمتری برای جریان در دور بالا ایجاد می‌کنند.

علاوه بر این، بعضی موتورها از منیفولد ورودی متغیر استفاده می‌کنند تا در دورهای مختلف، مسیر مناسب‌تری برای هوا ایجاد شود. هدف این سیستم‌ها افزایش راندمان حجمی در محدوده وسیع‌تری از دور موتور است.

نقش سرسیلندر، پورت و سوپاپ‌ها

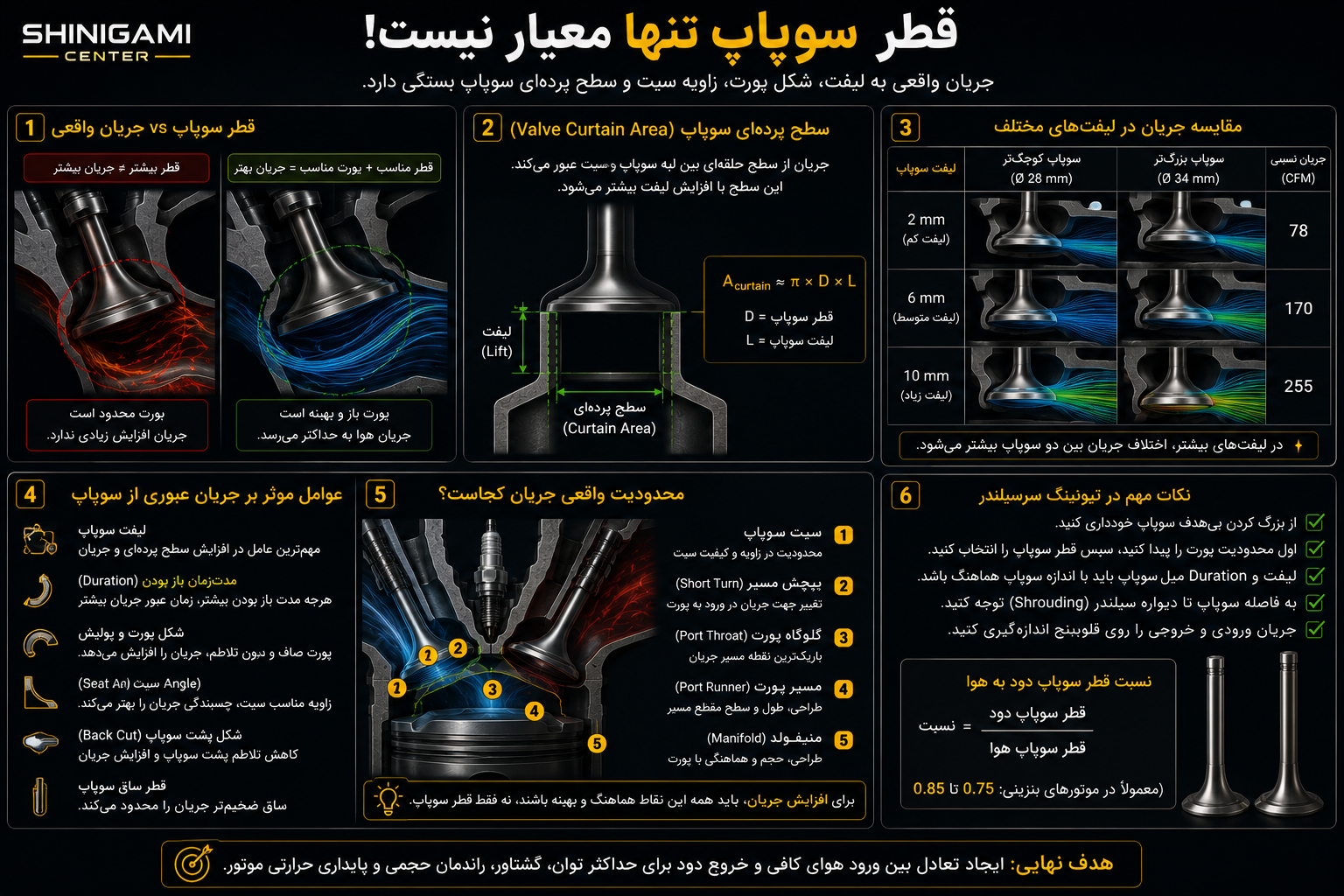

سرسیلندر یکی از مهم‌ترین بخش‌ها در راندمان حجمی است. مسیر پورت هوا، شکل سیت سوپاپ، اندازه سوپاپ‌ها، سطح پرده‌ای سوپاپ، زاویه سوپاپ‌ها و شکل محفظه احتراق همگی روی مقدار و کیفیت جریان هوا اثر دارند.

اگر پورت بیش از حد محدود باشد، حتی با میل‌سوپاپ بهتر هم موتور نمی‌تواند هوای کافی دریافت کند. از طرفی، اگر پورت بیش از حد بزرگ و کند باشد، سرعت جریان کاهش پیدا می‌کند و گشتاور دور پایین آسیب می‌بیند. بنابراین پورت مناسب باید هم ظرفیت جریان کافی داشته باشد و هم سرعت جریان را در محدوده هدف حفظ کند.

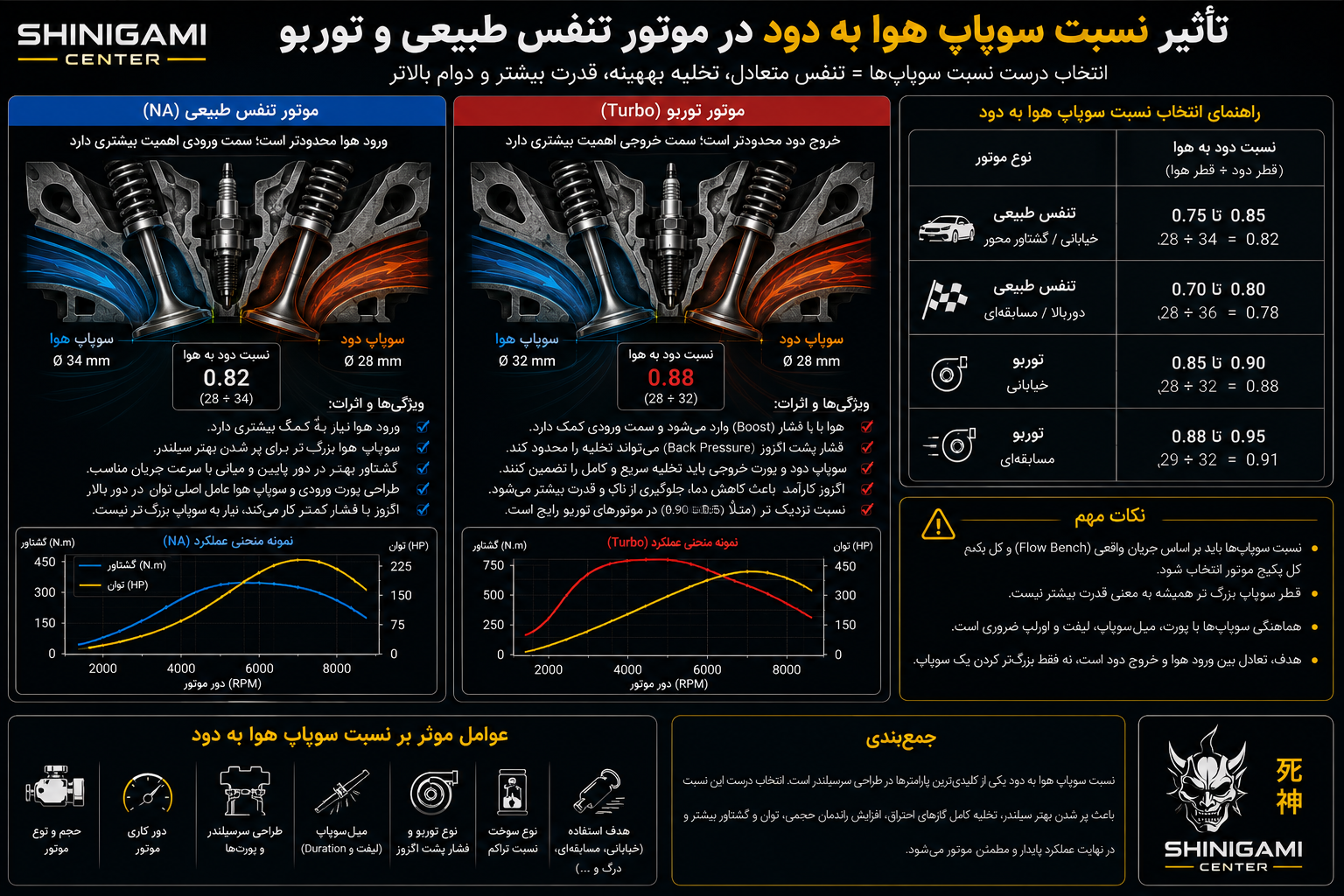

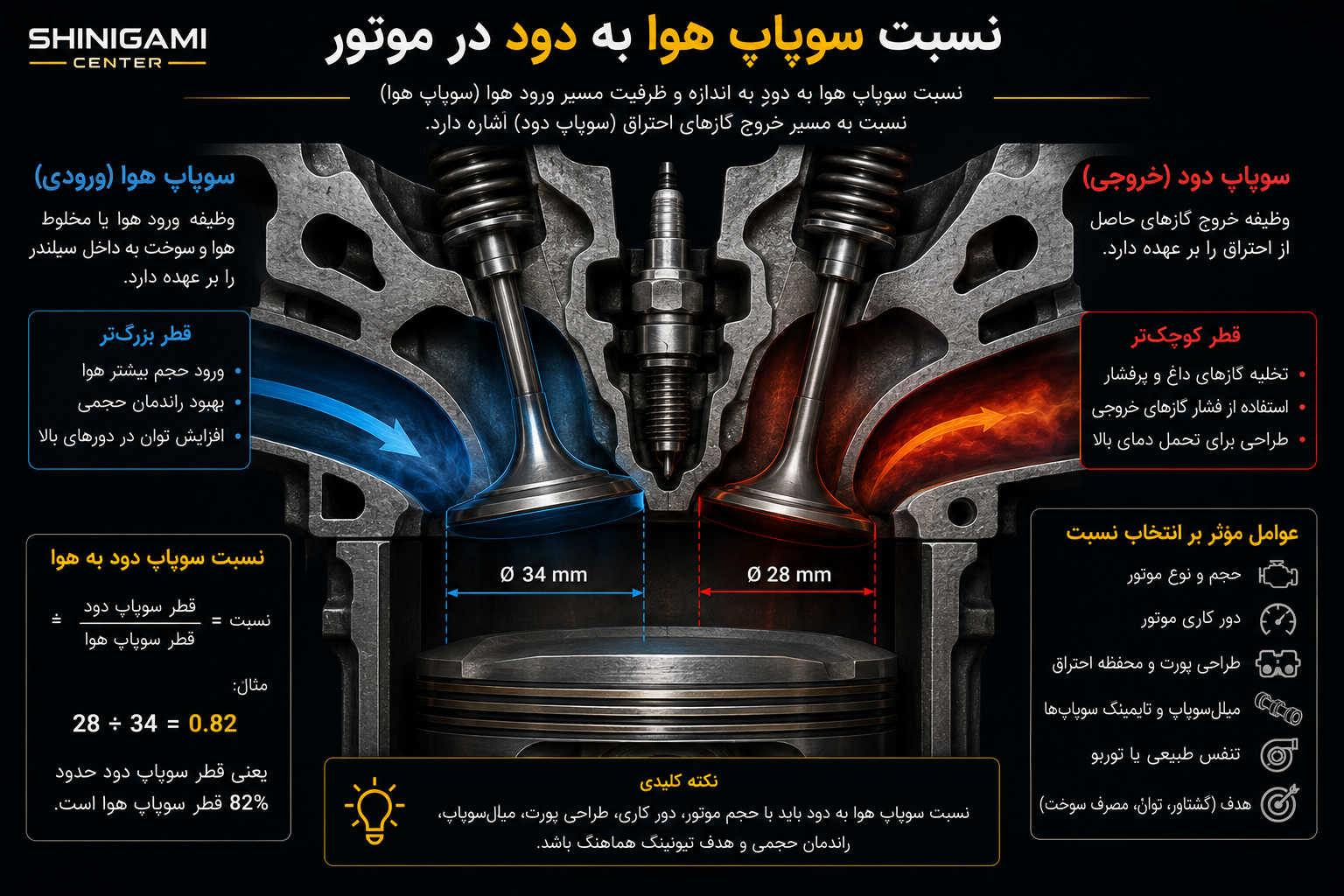

همچنین سوپاپ هوا و دود باید با نیاز موتور هماهنگ باشند. نسبت سوپاپ‌ها، لیفت، Duration، زاویه سیت و شکل پشت سوپاپ همگی روی جریان واقعی اثر دارند. در نتیجه، راندمان حجمی فقط با بزرگ کردن سوپاپ بهتر نمی‌شود؛ بلکه به هماهنگی کل مسیر جریان نیاز دارد.

تأثیر میل‌سوپاپ و VVT

میل‌سوپاپ مشخص می‌کند سوپاپ‌ها چه زمانی، چه مدت و به چه اندازه باز شوند. بنابراین انتخاب میل‌سوپاپ یکی از مهم‌ترین عوامل در شکل منحنی راندمان حجمی است. لیفت بالاتر می‌تواند سطح عبور جریان را افزایش دهد و Duration بیشتر می‌تواند زمان بیشتری برای ورود هوا فراهم کند.

با این حال، میل‌سوپاپ تهاجمی همیشه انتخاب بهتری نیست. اگر Duration بیش از حد زیاد باشد، ممکن است گشتاور دور پایین کاهش پیدا کند. همچنین اورلپ زیاد در موتورهای خیابانی یا توربو می‌تواند باعث برگشت گاز، افت پایداری دور آرام یا هدر رفتن شارژ تازه شود.

از طرفی، سیستم‌های VVT یا تایمینگ متغیر سوپاپ کمک می‌کنند موتور در دورهای مختلف رفتار بهتری داشته باشد. با تغییر زمان باز و بسته شدن سوپاپ‌ها، ECU می‌تواند راندمان حجمی را در محدوده وسیع‌تری بهینه کند. بنابراین در ریمپ موتورهای مجهز به VVT، جدول‌های میل‌سوپاپ اهمیت زیادی دارند.

رابطه راندمان حجمی با ریمپ ECU

ریمپ ECU می‌تواند از چند مسیر روی راندمان حجمی اثر بگذارد. در موتورهای مجهز به دریچه گاز برقی، VVT، توربو یا کنترل گشتاور، نرم‌افزار ECU می‌تواند مقدار هوای ورودی، فشار بوست، تایمینگ سوپاپ‌ها و محدودیت‌های گشتاور را تغییر دهد.

بنابراین در بعضی خودروها، بخشی از محدودیت تنفس فقط مکانیکی نیست و نرم‌افزار هم نقش دارد. برای مثال، ECU ممکن است در بعضی دورها دریچه گاز را کامل باز نکند، بوست را محدود کند یا تایمینگ میل‌سوپاپ را محافظه‌کارانه تنظیم کرده باشد. در نتیجه، ریمپ اصولی می‌تواند رفتار تنفسی موتور را بهتر هماهنگ کند.

با این حال، اگر محدودیت اصلی مکانیکی باشد، ریمپ به‌تنهایی نمی‌تواند معجزه کند. اگر فیلتر، منیفولد، پورت، توربو، اگزوز یا اینترکولر محدودیت ایجاد کنند، ECU فقط می‌تواند در محدوده ظرفیت سخت‌افزار تنظیم شود. به همین دلیل، ریمپ حرفه‌ای باید با شناخت محدودیت‌های واقعی موتور انجام شود.

نقش داینو و دیتالاگ در بررسی راندمان حجمی

داینو و دیتالاگ دو ابزار مهم برای بررسی راندمان حجمی هستند. داینو نشان می‌دهد موتور در چه دوری بیشترین گشتاور و توان را تولید می‌کند. از طرفی، دیتالاگ مشخص می‌کند این خروجی با چه فشار بوست، چه AFR، چه آوانس جرقه، چه دمای هوای ورودی و چه سطحی از ناک به دست آمده است.

در نتیجه، اگر گشتاور در یک محدوده دور افت کند، می‌توان بررسی کرد آیا مشکل از محدودیت تنفسی است یا از کالیبراسیون، ناک، دمای هوا، بوست، سوخت‌رسانی یا فشار پشت اگزوز. بنابراین تحلیل VE فقط با یک عدد انجام نمی‌شود؛ باید رفتار موتور در کل محدوده دور بررسی شود.

علاوه بر این، در موتورهای توربو، ممکن است افزایش بوست در ظاهر هوای بیشتری وارد کند، اما به دلیل دمای بالا یا فشار پشت اگزوز زیاد، راندمان واقعی سیستم افت کند. به همین دلیل، در تیونینگ حرفه‌ای باید عدد داینو همراه با داده‌های موتور تحلیل شود، نه جدا از آن.

اشتباهات رایج درباره راندمان حجمی

یکی از اشتباهات رایج این است که تصور کنیم هر قطعه بزرگ‌تر، حتماً VE را بهتر می‌کند. دریچه گاز بزرگ‌تر، پورت بزرگ‌تر، میل‌سوپاپ تهاجمی‌تر یا اگزوز قطورتر همیشه باعث افزایش راندمان حجمی نمی‌شوند. اگر این قطعات با دور کاری و هدف موتور هماهنگ نباشند، ممکن است حتی عملکرد را ضعیف‌تر کنند.

اشتباه دوم این است که فقط به اوج توان نگاه کنیم. ممکن است یک تغییر، توان دور بالا را کمی بهتر کند اما گشتاور دور پایین و رانندگی روزمره را خراب کند. بنابراین باید دید هدف موتور چیست؛ مصرف روزمره، دریفت، درگ، پیست، گشتاور شهری یا توان دور بالا.

اشتباه سوم، جدا دیدن سخت‌افزار و نرم‌افزار است. بهبود تنفس بدون اصلاح سوخت، جرقه، VVT، بوست و محدودیت‌های ECU کامل نیست. در نتیجه، هر تغییری که روی هوای ورودی اثر بگذارد، معمولاً به کالیبراسیون دقیق‌تر نیاز دارد.

جمع‌بندی

راندمان حجمی یکی از مهم‌ترین شاخص‌ها برای فهم توانایی تنفس موتور است. این مفهوم نشان می‌دهد موتور در هر سیکل کاری چقدر می‌تواند سیلندر را با هوای تازه پر کند. هرچه VE در محدوده دور هدف بهتر باشد، موتور معمولاً گشتاور و توان بهتری تولید می‌کند.

با این حال، راندمان حجمی فقط به یک قطعه وابسته نیست. منیفولد ورودی، پورت سرسیلندر، سوپاپ‌ها، میل‌سوپاپ، VVT، اگزوز، توربو، اینترکولر، دمای هوا، فشار پشت اگزوز و کالیبراسیون ECU همگی در کنار هم نتیجه نهایی را می‌سازند.

در نهایت، تیونینگ حرفه‌ای یعنی پیدا کردن محدودیت واقعی موتور و هماهنگ کردن تمام بخش‌ها با هدف پروژه. در شینیگامی سنتر، راندمان حجمی فقط به‌عنوان یک عدد تئوری دیده نمی‌شود؛ بلکه همراه با دیتالاگ، AFR، آوانس جرقه، ناک، بوست، دمای هوای ورودی و هدف استفاده خودرو تحلیل می‌شود تا نتیجه نهایی قوی‌تر، پایدارتر و قابل اعتمادتر باشد.
