میل سوپاپ چیست و چه تأثیری روی موتور دارد؟

میل سوپاپ یکی از قطعات اصلی سیستم تنفس موتور است و وظیفه دارد زمان باز و بسته شدن سوپاپ‌های هوا و دود را کنترل کند. این قطعه با کمک بادامک‌ها مشخص می‌کند سوپاپ‌ها چه زمانی باز شوند، چه مدت باز بمانند و تا چه اندازه از روی سیت بلند شوند. بنابراین میل سوپاپ روی راندمان حجمی، گشتاور، توان، دور آرام، مصرف سوخت، صدای موتور و حتی نیاز به ریمپ ECU اثر مستقیم دارد.

در نگاه ساده، این قطعه تعیین می‌کند موتور چگونه نفس بکشد. اگر سوپاپ‌ها در زمان مناسب و به اندازه مناسب باز شوند، سیلندر بهتر پر و تخلیه می‌شود. در نتیجه، موتور می‌تواند هوای بیشتری وارد کند، سوخت بیشتری بسوزاند و در محدوده دور هدف، خروجی بهتری تولید کند.

با این حال، انتخاب میل سوپاپ فقط یک ارتقای ساده مکانیکی نیست. این قطعه باید با حجم موتور، نسبت تراکم، طراحی سرسیلندر، سوپاپ‌ها، پورت‌ها، سیستم اگزوز، نوع سوخت، دور کاری، گیربکس، وزن خودرو و هدف نهایی پروژه هماهنگ باشد. به همین دلیل، پروفایل تهاجمی‌تر همیشه به معنی نتیجه بهتر نیست.

میل سوپاپ یعنی چه؟

میل سوپاپ یا Camshaft یک محور فلزی است که روی آن برجستگی‌هایی به نام بادامک یا Lobe قرار دارد. این بادامک‌ها هنگام چرخش محور، به‌صورت مکانیکی باعث باز شدن سوپاپ‌های هوا و دود می‌شوند. سپس فنر سوپاپ، سوپاپ را دوباره به حالت بسته برمی‌گرداند.

در موتور چهارزمانه، هر سیلندر چهار مرحله اصلی دارد: مکش، تراکم، قدرت و تخلیه. در مرحله مکش، سوپاپ هوا باز می‌شود تا هوا یا مخلوط هوا و سوخت وارد سیلندر شود. در مرحله تخلیه نیز سوپاپ دود باز می‌شود تا گازهای حاصل از احتراق از سیلندر خارج شوند. بنابراین این محور زمان‌بندی دو مسیر اصلی تنفس موتور را مدیریت می‌کند.

علاوه بر این، شکل بادامک‌ها فقط زمان باز شدن سوپاپ را تعیین نمی‌کند. پروفایل بادامک مشخص می‌کند سوپاپ با چه سرعتی باز شود، چقدر بالا برود، چه مدت باز بماند و با چه سرعتی بسته شود. در نتیجه، طراحی همین پروفایل روی شخصیت واقعی موتور اثر زیادی دارد.

چرا این قطعه روی قدرت موتور اثر دارد؟

قدرت موتور به مقدار هوایی که وارد سیلندر می‌شود وابسته است. هرچه موتور بتواند هوای بیشتری وارد کند، امکان تزریق سوخت بیشتر و تولید انرژی بیشتر فراهم می‌شود. از طرفی، اگر گازهای احتراق به‌خوبی تخلیه نشوند، کیفیت شارژ تازه پایین می‌آید و موتور نمی‌تواند راندمان خوبی داشته باشد.

میل سوپاپ یکی از قطعات اصلی در کنترل جریان هوا و دود است. اگر سوپاپ هوا به اندازه کافی و در زمان مناسب باز نشود، موتور در دورهای بالا محدود می‌شود. همچنین اگر سوپاپ دود به‌درستی باز نشود، تخلیه سیلندر ضعیف می‌شود و دمای کاری، فشار پشت اگزوز و احتمال ناک می‌تواند افزایش پیدا کند.

در نتیجه، انتخاب درست می‌تواند راندمان حجمی موتور را در محدوده دور هدف بهتر کند. اما انتخاب نامناسب می‌تواند باعث افت گشتاور پایین، دور آرام ناپایدار، مصرف سوخت بیشتر، کاهش خلأ منیفولد و حتی افت توان در بخشی از دور موتور شود.

لیفت میل سوپاپ یعنی چه؟

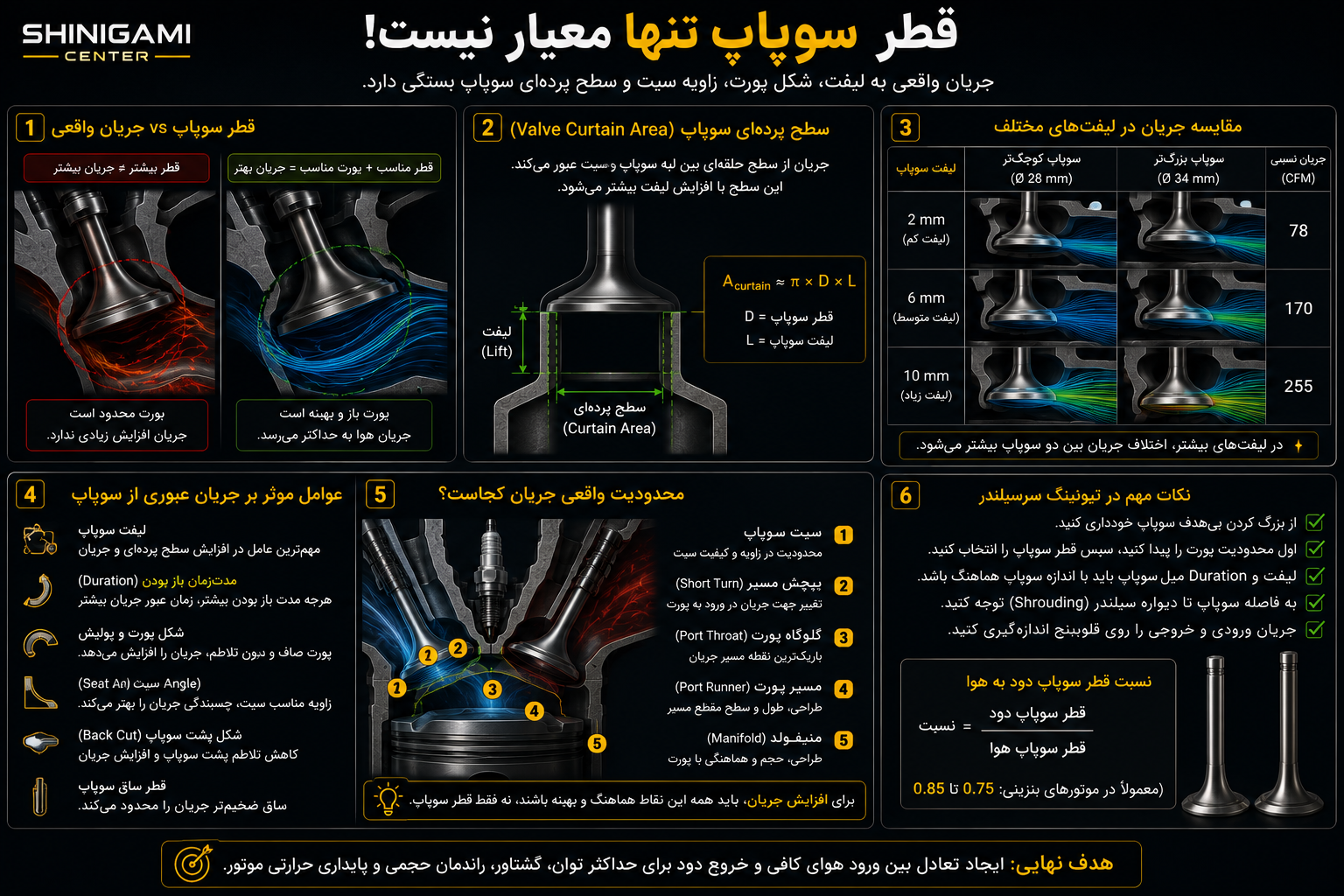

لیفت یا Lift به مقدار باز شدن سوپاپ گفته می‌شود. هرچه لیفت بیشتر باشد، سوپاپ بیشتر از روی سیت بلند می‌شود و مسیر بزرگ‌تری برای عبور هوا یا دود ایجاد می‌کند. بنابراین افزایش لیفت می‌تواند به بهبود جریان کمک کند، مخصوصاً وقتی سرسیلندر، پورت، سیت و سوپاپ توان عبور جریان بیشتر را داشته باشند.

با این حال، لیفت بیشتر همیشه به معنی قدرت بیشتر نیست. اگر محدودیت اصلی در پورت، منیفولد، سیت سوپاپ، قطر سوپاپ یا مسیر اگزوز باشد، افزایش لیفت ممکن است تأثیر زیادی ایجاد نکند. از طرفی، لیفت زیاد فشار بیشتری به فنر سوپاپ، تایپت، اسبک، گاید سوپاپ و کل سیستم سوپاپ‌تریـن وارد می‌کند.

بنابراین در پروژه‌های جدی، فقط عدد لیفت مهم نیست. باید لقی‌ها، فشار فنر، کنترل سوپاپ در دور بالا، فاصله سوپاپ تا پیستون، سلامت تایپت‌ها، کیفیت روغن‌کاری و تحمل قطعات هم بررسی شود. در نتیجه، انتخاب این قطعه باید با نگاه کامل به کل مجموعه انجام شود.

Duration میل سوپاپ یعنی چه؟

Duration به مدت‌زمان باز بودن سوپاپ بر حسب درجه چرخش میل‌لنگ گفته می‌شود. وقتی Duration بیشتر باشد، سوپاپ برای مدت طولانی‌تری در طول سیکل موتور باز می‌ماند. این موضوع می‌تواند به موتور کمک کند در دورهای بالاتر هوای بیشتری وارد کند و بهتر نفس بکشد.

با این حال، Duration بیشتر معمولاً در دور پایین هزینه دارد. وقتی سوپاپ مدت بیشتری باز بماند، ممکن است سرعت جریان در دور پایین کاهش پیدا کند، تراکم دینامیکی افت کند، خلأ منیفولد کمتر شود و دور آرام ناپایدارتر شود. در نتیجه، موتور ممکن است در دور بالا قوی‌تر شود، اما در رانندگی شهری ضعیف‌تر و سخت‌تر کنترل شود.

به همین دلیل، پروفایل تندتر برای هر خودرویی مناسب نیست. برای یک خودروی خیابانی، حفظ گشتاور پایین و میانی، مصرف منطقی، دور آرام قابل قبول و رانندگی راحت اهمیت زیادی دارد. اما برای یک موتور مسابقه‌ای، ممکن است توان دور بالا اولویت بیشتری داشته باشد.

Overlap و LSA در پروفایل بادامک

Overlap زمانی است که سوپاپ هوا و سوپاپ دود به‌صورت هم‌زمان کمی باز هستند. این اتفاق در حوالی نقطه مرگ بالا، بین پایان مرحله تخلیه و شروع مرحله مکش رخ می‌دهد. در موتورهای تنفس طبیعی دوربالا، Overlap مناسب می‌تواند به تخلیه بهتر گازهای احتراق و شروع بهتر جریان ورودی کمک کند.

اما Overlap زیاد همیشه خوب نیست. در دور پایین ممکن است باعث برگشت گازهای خروجی، افت خلأ منیفولد، دور آرام ناپایدار، افزایش مصرف سوخت و کاهش گشتاور شود. همچنین در موتورهای توربو، Overlap باید با دقت بیشتری انتخاب شود؛ چون فشار منیفولد ورودی و فشار پشت توربو می‌تواند رفتار جریان را کاملاً تغییر دهد.

LSA یا Lobe Separation Angle به زاویه بین مرکز لوب سوپاپ هوا و مرکز لوب سوپاپ دود گفته می‌شود. LSA کمتر معمولاً Overlap بیشتری ایجاد می‌کند و شخصیت تهاجمی‌تری به موتور می‌دهد. در مقابل، LSA بیشتر معمولاً رفتار نرم‌تر، دور آرام پایدارتر و گشتاور قابل استفاده‌تری در محدوده وسیع‌تر ایجاد می‌کند.

ارتباط میل سوپاپ با راندمان حجمی

میل سوپاپ مستقیماً روی راندمان حجمی یا VE اثر می‌گذارد. چون زمان و میزان باز شدن سوپاپ‌ها تعیین می‌کند سیلندر در هر دور موتور چقدر خوب پر و تخلیه شود. اگر پروفایل با محدوده دور هدف هماهنگ باشد، موتور در همان محدوده بهتر نفس می‌کشد و گشتاور بیشتری تولید می‌کند.

با این حال، این قطعه معمولاً محدوده مؤثر قدرت موتور را جابه‌جا می‌کند. ممکن است یک پروفایل تندتر باعث شود موتور در دور بالا قوی‌تر شود، اما در دور پایین بخشی از گشتاور خود را از دست بدهد. بنابراین انتخاب باید بر اساس هدف استفاده انجام شود، نه فقط عددهای بزرگ‌تر.

علاوه بر این، راندمان حجمی فقط به یک قطعه وابسته نیست. پورت سرسیلندر، منیفولد ورودی، دریچه گاز، هدرز، اگزوز، نسبت سوپاپ هوا به دود، نسبت تراکم، کیفیت سوخت و کالیبراسیون ECU همگی در نتیجه نهایی نقش دارند. در نتیجه، این قطعه باید بخشی از یک پکیج هماهنگ باشد.

کاربرد در موتورهای تنفس طبیعی

در موتورهای تنفس طبیعی، میل سوپاپ نقش بسیار مهمی در قدرت‌گیری موتور دارد. چون موتور برای ورود هوا فقط به اختلاف فشار طبیعی، طراحی منیفولد، پورت، سوپاپ و موج‌های فشاری متکی است. بنابراین زمان‌بندی سوپاپ‌ها می‌تواند تعیین کند موتور در چه محدوده دوری بهترین راندمان حجمی را داشته باشد.

پروفایل خیابانی معمولاً باید گشتاور پایین و میانی را حفظ کند. اما پروفایل مسابقه‌ای ممکن است دور آرام ناپایدار و گشتاور پایین ضعیف‌تری داشته باشد، ولی در دور بالا توان بیشتری تولید کند. به همین دلیل، انتخاب باید با کاربری خودرو هماهنگ باشد.

برای موتور تنفس طبیعی، هماهنگی این قطعه با نسبت تراکم، پورت سرسیلندر، هدرز، طول منیفولد ورودی، اگزوز و ریمپ ECU اهمیت زیادی دارد. اگر این هماهنگی وجود نداشته باشد، حتی یک قطعه گران‌قیمت هم ممکن است نتیجه خوبی ایجاد نکند.

کاربرد در موتورهای توربو

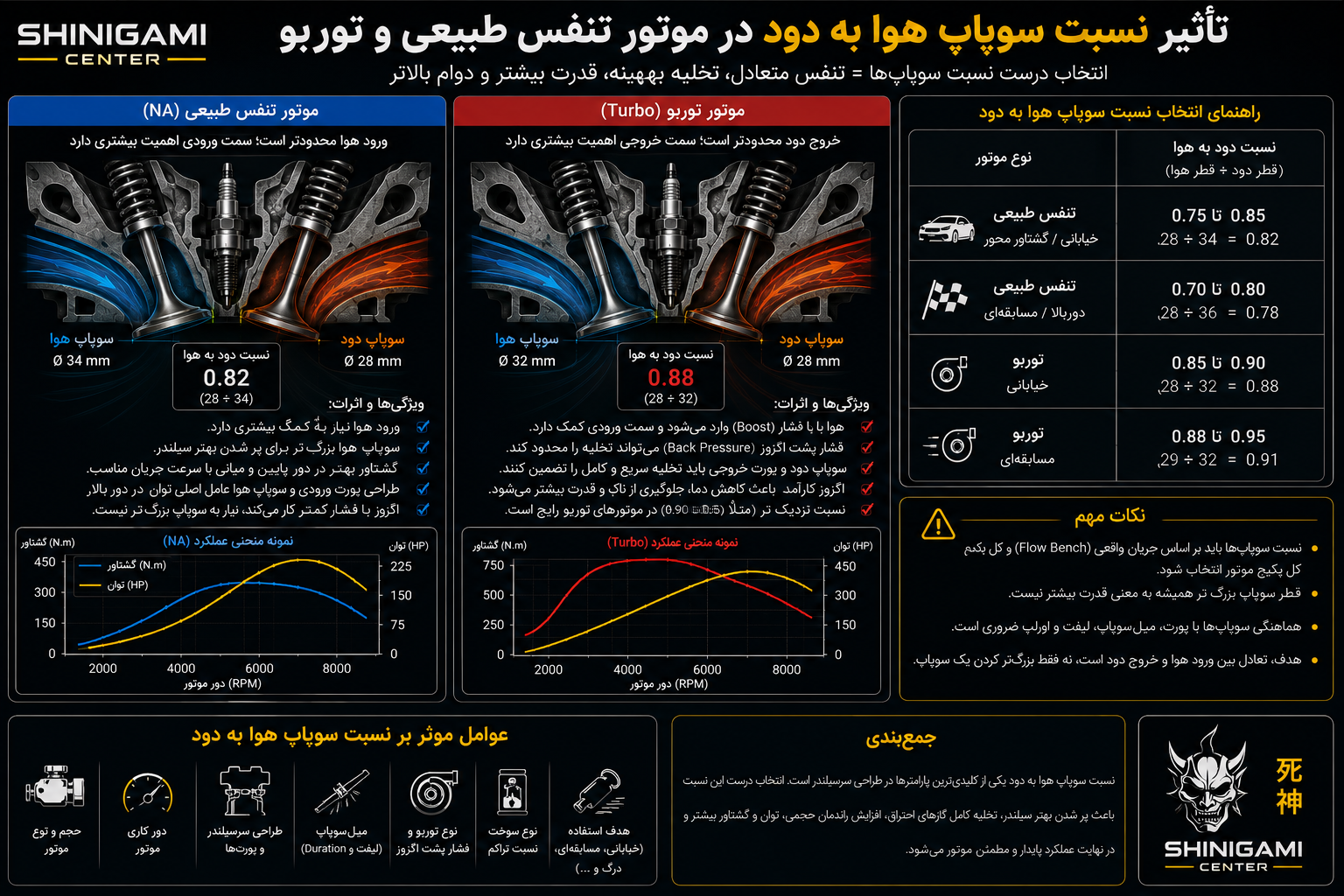

در موتورهای توربو، انتخاب میل سوپاپ کمی متفاوت است. چون هوای ورودی با فشار وارد سیلندر می‌شود و شرایط سمت ورودی با موتور تنفس طبیعی فرق دارد. بنابراین همیشه نمی‌توان همان پروفایلی را که برای موتور تنفس طبیعی مناسب است، برای موتور توربو هم انتخاب کرد.

در موتور توربو، Overlap زیاد همیشه انتخاب مناسبی نیست. اگر فشار پشت توربو بالا باشد، ممکن است گازهای خروجی به سمت ورودی برگردند یا بخشی از هوای فشرده از مسیر اگزوز خارج شود. این موضوع می‌تواند راندمان را کاهش دهد، دمای کاری را بالا ببرد و پاسخ توربو را خراب کند.

در نتیجه، پروفایل موتور توربو باید با بوست، فشار پشت اگزوز، سایز توربو، هدف گشتاور، دور کاری، نوع سوخت و کاربری خودرو هماهنگ باشد. گاهی یک انتخاب محافظه‌کارانه‌تر، خروجی پایدارتر و قابل اعتمادتر از یک انتخاب بسیار تهاجمی ایجاد می‌کند.

تأثیر روی دور آرام و رانندگی شهری

یکی از اثرات واضح پروفایل تند، تغییر رفتار دور آرام است. وقتی Duration و Overlap زیاد می‌شود، خلأ منیفولد در دور آرام کاهش پیدا می‌کند و احتراق در دور پایین ناپایدارتر می‌شود. در نتیجه، موتور درجا ناصاف‌تر کار می‌کند، صدای خشن‌تری دارد و ممکن است خاموش شدن یا ریپ زدن در دور پایین بیشتر شود.

این موضوع برای خودروهای خیابانی اهمیت زیادی دارد. خودرویی که فقط در دور بالا خوب کار کند، اما در ترافیک، شروع حرکت، دور آرام و استفاده روزمره آزاردهنده باشد، الزاماً پروژه موفقی نیست. بنابراین باید بین قدرت، گشتاور، پایداری و قابلیت استفاده تعادل ایجاد شود.

علاوه بر این، بعد از نصب قطعه تندتر، معمولاً تنظیم دور آرام، سوخت، جرقه، جدول‌های VVT و در بعضی خودروها کنترل دریچه گاز اهمیت بیشتری پیدا می‌کند. بنابراین ریمپ ECU بخش مهمی از نتیجه نهایی خواهد بود.

ارتباط با نسبت تراکم

نسبت تراکم و میل سوپاپ ارتباط نزدیکی دارند. Duration بیشتر می‌تواند تراکم دینامیکی موتور را تغییر دهد، چون زمان بسته شدن سوپاپ هوا روی مقدار واقعی فشرده شدن مخلوط در سیلندر اثر می‌گذارد. اگر سوپاپ هوا دیرتر بسته شود، بخشی از مخلوط ممکن است به منیفولد برگردد و تراکم دینامیکی کاهش پیدا کند.

به همین دلیل، موتورهایی که از پروفایل تندتر استفاده می‌کنند، گاهی به نسبت تراکم بالاتر نیاز دارند تا افت تراکم دینامیکی جبران شود. البته این موضوع باید با کیفیت سوخت، ناک، دمای احتراق و هدف پروژه هماهنگ باشد.

در نتیجه، انتخاب بدون توجه به نسبت تراکم می‌تواند نتیجه ضعیفی ایجاد کند. ممکن است موتور در دور بالا بهتر شود، اما در دور پایین بی‌جان، بد استارت، بد idle یا حساس به تنظیم شود.

سیستم VVT و کالیبراسیون

در بسیاری از موتورهای جدید، سیستم تایمینگ متغیر سوپاپ یا VVT وجود دارد. این سیستم به ECU اجازه می‌دهد زمان‌بندی سوپاپ‌ها را در شرایط مختلف تغییر دهد. بنابراین موتور می‌تواند در دور پایین، دور میانی و دور بالا رفتار بهتری داشته باشد.

با وجود VVT، تیونر می‌تواند شکل منحنی گشتاور و راندمان حجمی را بهتر کنترل کند. اما همین موضوع باعث می‌شود ریمپ ECU پیچیده‌تر شود. چون فقط جدول سوخت و جرقه مهم نیست؛ جدول‌های سوپاپ، محدودیت‌های گشتاور، کنترل ناک و رفتار دریچه گاز هم باید بررسی شوند.

علاوه بر این، اگر قطعه افترمارکت روی موتور VVT نصب شود، محدوده امن حرکت سوپاپ، فاصله سوپاپ تا پیستون و رفتار سیستم تایمینگ اهمیت بیشتری پیدا می‌کند. بنابراین در این پروژه‌ها باید نصب مکانیکی و کالیبراسیون نرم‌افزاری هم‌زمان جدی گرفته شود.

میل سوپاپ در تیونینگ و ریمپ ECU

بعد از تغییر میل سوپاپ، معمولاً ریمپ ECU ضروری می‌شود. چون رفتار تنفسی موتور تغییر کرده و جدول‌های سوخت، آوانس جرقه، دور آرام، VVT، Fuel Trim و گاهی کنترل گشتاور باید با شرایط جدید هماهنگ شوند. اگر ECU همچنان با تنظیمات قبلی کار کند، موتور ممکن است Lean یا Rich شود، دور آرام ناپایدار داشته باشد یا در بعضی دورها توان واقعی خود را نشان ندهد.

در تیونینگ حرفه‌ای، بعد از این تغییر باید دیتالاگ، AFR، ناک، آوانس جرقه، دمای هوای ورودی، فشار منیفولد و رفتار موتور در دورهای مختلف بررسی شود. در نتیجه، ریمپ فقط برای افزایش قدرت نیست؛ بلکه برای هماهنگ کردن موتور با سخت‌افزار جدید هم لازم است.

همچنین در خودروهای مجهز به داینو، می‌توان اثر تغییر را روی منحنی گشتاور و توان دقیق‌تر بررسی کرد. هدف این است که موتور در محدوده دور مورد نظر بهتر کار کند، بدون اینکه ایمنی، پایداری و قابلیت استفاده قربانی شود.

اشتباهات رایج در انتخاب

یکی از اشتباهات رایج، انتخاب فقط بر اساس عدد لیفت یا Duration است. در حالی که یک پروفایل خوب باید با کل پکیج موتور هماهنگ باشد. اشتباه دوم، انتخاب قطعه بیش از حد تهاجمی برای خودروی شهری است. چنین انتخابی ممکن است در کاتالوگ جذاب به نظر برسد، اما در عمل گشتاور پایین، مصرف و دور آرام را خراب کند.

اشتباه سوم، بی‌توجهی به فنر سوپاپ و کنترل سوپاپ در دور بالاست. اگر فنر مناسب نباشد، ممکن است Valve Float اتفاق بیفتد و موتور در دور بالا ناپایدار شود. اشتباه چهارم، نصب بدون بررسی فاصله سوپاپ تا پیستون است. این موضوع در پروژه‌های تراکم بالا، لیفت زیاد یا موتورهای دوربالا بسیار مهم است.

در نهایت، یکی از مهم‌ترین اشتباهات، نصب بدون ریمپ و دیتالاگ است. وقتی تنفس موتور تغییر می‌کند، نرم‌افزار ECU هم باید با آن هماهنگ شود. بنابراین میل سوپاپ بدون تنظیم اصولی، همیشه نتیجه مطلوب ایجاد نمی‌کند.

جمع‌بندی

میل سوپاپ یکی از اصلی‌ترین قطعات در کنترل تنفس موتور است. این قطعه زمان، مدت و میزان باز شدن سوپاپ‌های هوا و دود را تعیین می‌کند و به همین دلیل روی راندمان حجمی، گشتاور، توان، دور آرام، مصرف سوخت و شخصیت کلی موتور اثر مستقیم دارد.

با این حال، بهترین انتخاب برای همه موتورها یکسان نیست. انتخاب درست به نوع موتور، تنفس طبیعی یا توربو بودن، نسبت تراکم، سرسیلندر، پورت، سیستم اگزوز، نوع سوخت، هدف دور موتور، کاربری خودرو و توان تحمل قطعات بستگی دارد.

در نهایت، تیونینگ حرفه‌ای یعنی هماهنگ کردن سخت‌افزار و نرم‌افزار. در شینیگامی سنتر، تغییراتی مثل میل سوپاپ فقط به‌عنوان یک قطعه جدا دیده نمی‌شود؛ بلکه همراه با دیتالاگ، AFR، آوانس جرقه، ناک، VVT، راندمان حجمی و هدف نهایی پروژه بررسی می‌شود تا موتور نه‌تنها قوی‌تر، بلکه پایدارتر و قابل اعتمادتر کار کند.
